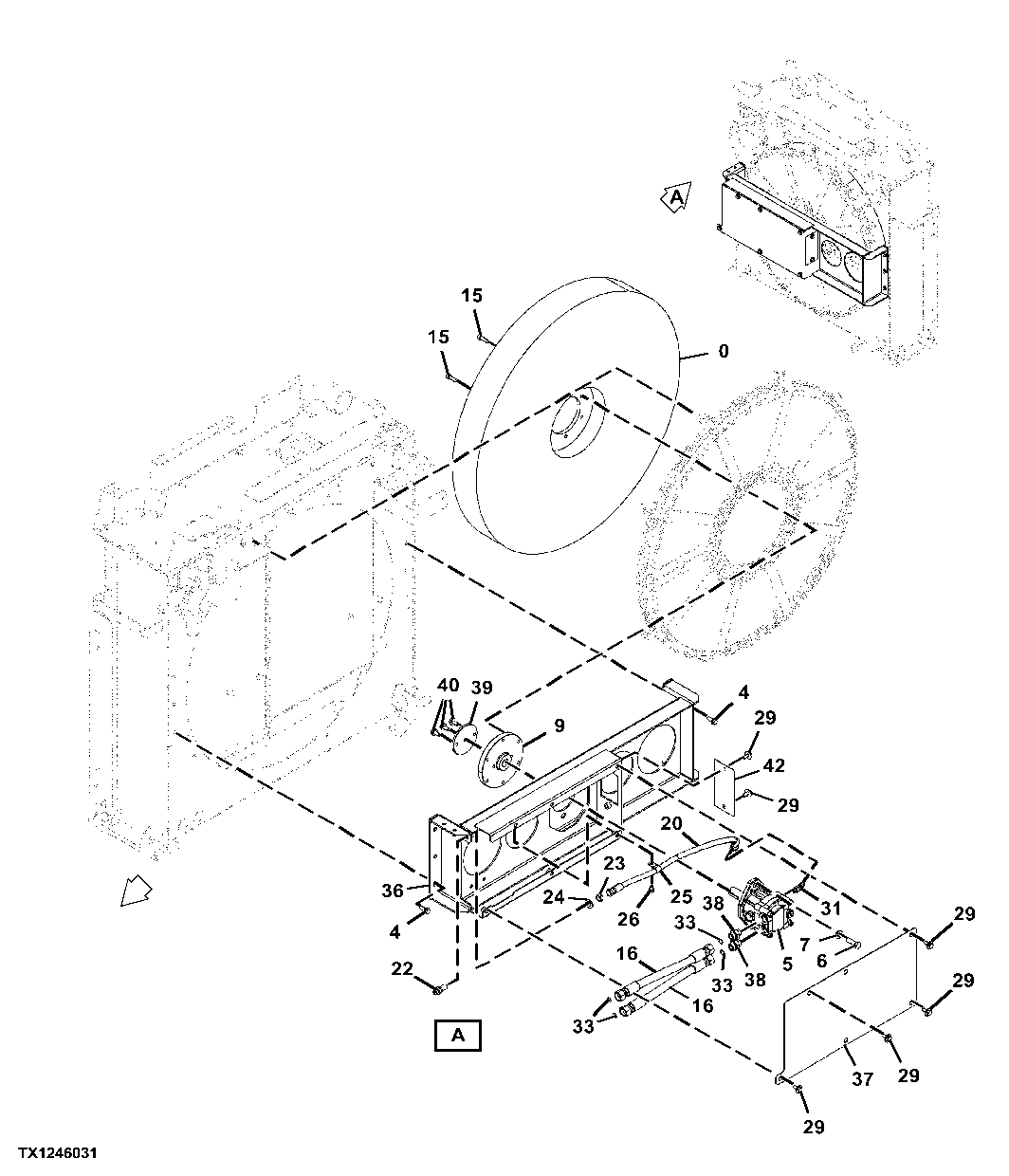

Fan Drive Motor and Mounting (913507 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4670618	1	Fan	SUB FOR 8980429080, 4636721 NLA
4	-	6	Part 2	J271235 NLA
4	19M7403	6	Cap Screw	M12 X 35, SUB FOR J901235
4	24M7345	6	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
5	FYA00005829	1	Hydraulic Motor	Components On Another Page
6	19M7409	2	Cap Screw	M16 X 50, SUB FOR J921650
7	24M7338	2	Washer	17 X 30 X 3 mm, SUB FOR J222016
9	4720297	1	Coupling	-
10	4637864	1	Coupling	-
16	4721698	2	Hose	-
20	4721706	1	Hose	-
22	4315207	1	Adapter Fitting	-
23	4465189	1	Nut	-
24	24M7051	1	Washer	21 X 37 X 3 mm, SUB FOR A590120
25	T28949	1	Clamp	SUB FOR 4190274
26	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
26	-	1	Part 16	J271020 NLA
26	19M7938	1	Cap Screw	M10 X 20, SUB FOR J901020
29	-	6	Part 19	J281230 NLA
29	19M8011	6	Cap Screw	M12 X 30, SUB FOR J901230
29	4249324	6	Washer	-
30	FYA00000566	1	Stop	-
31	A852334	1	Elbow Fitting	-
31	4297380	1	O-Ring	-
32	19M8011	3	Cap Screw	M12 X 30
32	24M7346	3	Washer	11 X 20 X 2 mm
32	-	3	Part 25	J271230 NLA
33	T77858	4	O-Ring	SUB FOR 4187308
36	FYA40010548	1	Bracket	-
37	FYA00016953	1	Cover	-
38	A853166	2	Adapter Fitting	-
39	4720342	1	Stop	-
40	-	3	Part 33	J271230 NLA
40	19M8011	3	Cap Screw	M12 X 30
40	24M7346	3	Washer	11 X 20 X 2 mm

Fan Drive Motor and Mounting (913507 - )

Нет текстового описания
