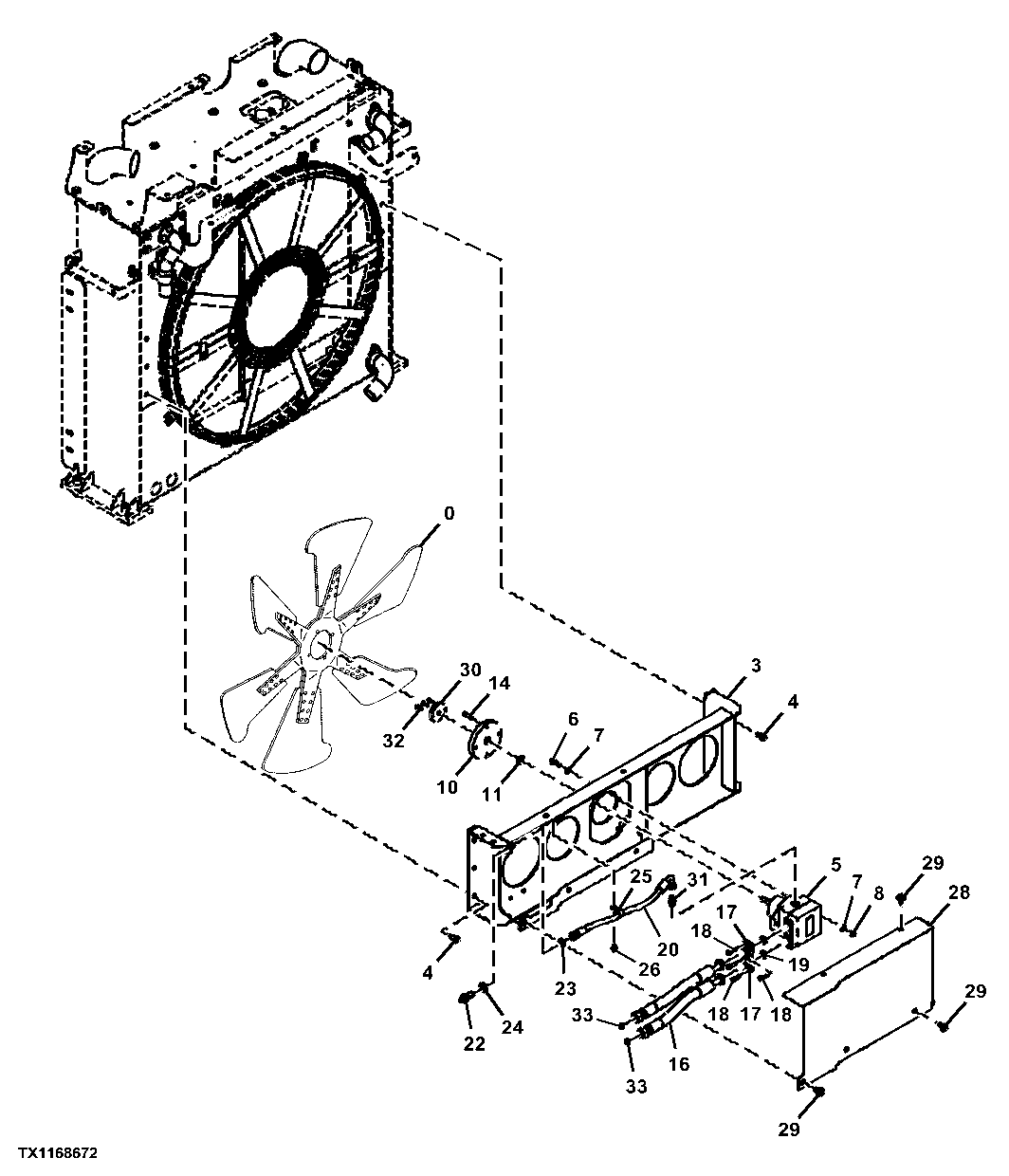

Fan Drive Motor and Mounting ( - 913506)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4670618	1	Fan	SUB FOR 8980429080
4	-	6	Part 2	J271235 NLA
4	24M7345	6	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
4	19M7403	6	Cap Screw	M12 X 35, SUB FOR J901235
5	4634936	1	Motor	Components On Another Page
6	19M7493	2	Cap Screw	M12 X 40, SUB FOR J921240
7	24M7047	4	Washer	13 X 24 X 2.500 mm, SUB FOR A590112
8	14M7275	2	Nut	M12, SUB FOR J950012
10	4637864	1	Coupling	-
11	24M7338	1	Washer	17 X 30 X 3 mm, SUB FOR J222016
12	14M7289	1	Nut	M16, SUB FOR J953016
16	4637942	2	Hydraulic Hose	-
17	R29424	4	Flange Fitting	SUB FOR Z986910
18	19M8337	8	Screw	M10 X 30, SUB FOR M341030
19	T59014	2	O-Ring	SUB FOR Z971489
20	4282549	1	Hydraulic Hose	-
22	4315207	1	Adapter Fitting	-
23	4465189	1	Nut	-
24	24M7051	1	Washer	21 X 37 X 3 mm, SUB FOR A590120
25	T28949	1	Clamp	SUB FOR 4190274
26	-	1	Part 21	J271020 NLA
26	19M7938	1	Cap Screw	M10 X 20, SUB FOR J901020
26	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
29	-	5	Part 24	J281230 NLA
29	19M8011	5	Cap Screw	M12 X 30, SUB FOR J901230
29	4249324	5	Washer	-
30	FYA00000566	1	Stop	-
31	4489342	1	Adapter Fitting	-
31	4506416	1	O-Ring	-
32	-	3	Part 30	J271230 NLA
32	19M8011	3	Cap Screw	M12 X 30
32	24M7346	3	Washer	11 X 20 X 2 mm
33	T77858	2	O-Ring	SUB FOR 4187308
36	7056788	1	Bracket	-
37	8117626	1	Cover	-
