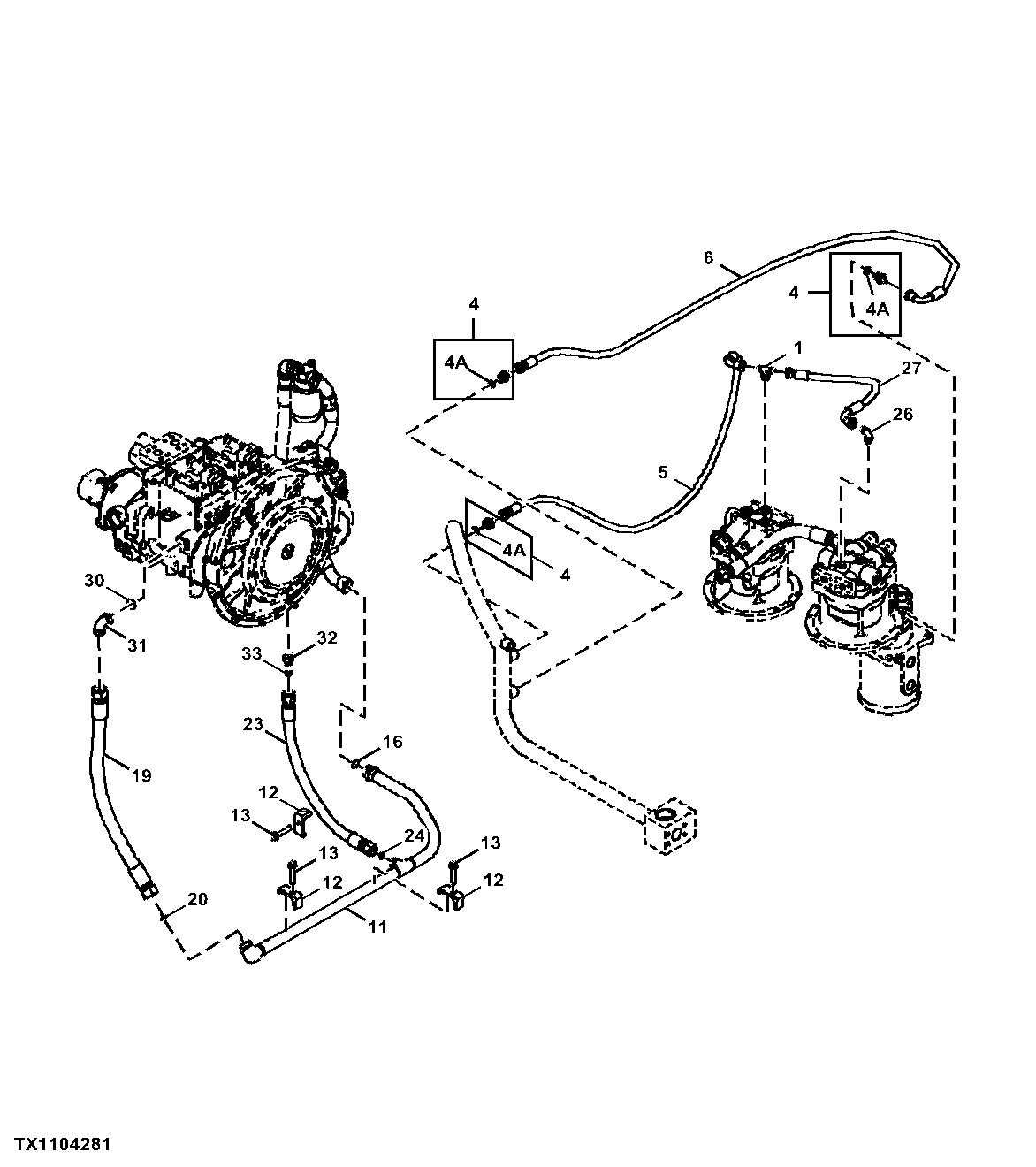

Drain Lines ( - 913308)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32"), SUB FOR 4509180
1	A852534	1	Tee Fitting	-
4	A852144	3	Adapter Fitting	-
5	-	1	Part 5	9261691 NLA
5	4313166	1	Hydraulic Hose	-
5	4327315	1	Hose Guard	SUB FOR 4327293
6	-	1	Part 8	9261690 NLA
6	AT131926	1	Hydraulic Hose	-
6	4327315	1	Hose Guard	SUB FOR 4327293
11	8100589	1	Line	-
12	4053598	3	Clamp	-
13	24M7345	3	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
13	19M7753	3	Cap Screw	M12 X 70, SUB FOR J901270
13	-	3	Part 13	J271270 NLA
16	T76938	1	O-Ring	SUB FOR 4187328
19	4636853	1	Hose	-
20	T76938	1	O-Ring	SUB FOR 4187328
23	4636852	1	Hydraulic Hose	-
24	T77858	1	O-Ring	SUB FOR 4187308
26	A852334	1	Elbow Fitting	-
26	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32"), SUB FOR 4509180
27	4313150	1	Hose	-
30	T76938	1	O-Ring	SUB FOR 4187328
31	A853368	1	Elbow Fitting	-
31	AT318035	1	O-Ring	SUB FOR 4506424
32	A853146	1	Adapter Fitting	-
32	4506418	1	O-Ring	-
33	T77858	1	O-Ring	SUB FOR 4187308
4A	4506418	1	O-Ring	-
