Открытый узел

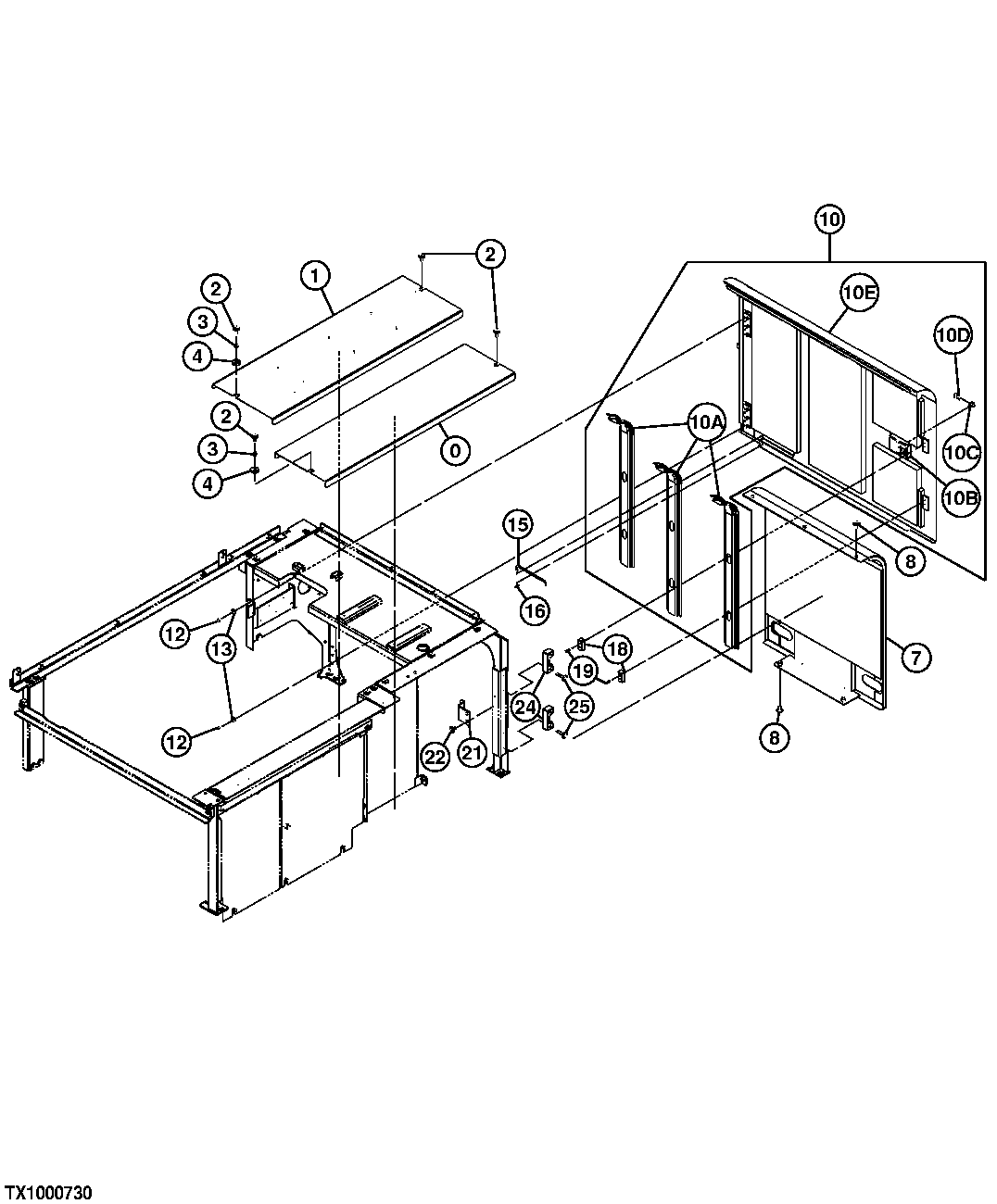

Doors and Panel (Left Side)

Doors and Panel (Left Side)

Doors and Panel (Left Side)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Doors and Panel (Left Side)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7048736J	1	Cover	(SUB FOR 7048736)
1	7048737J	1	Cover	(SUB FOR 7048737)
2	-	4	Part 3	(J281235 NLA)
2	19M7403	4	Cap Screw	M12 X 35, (SUB FOR J901235)
2	4249324	4	Washer	-
3	4435575	2	Spacer	-
4	4456191	2	Isolator	-
7	6023899J	1	Cover	(SUB FOR 6023899)
8	-	5	Part 9	(J281230 NLA)
8	19M8011	5	Cap Screw	M12 X 30, (SUB FOR J901230)
8	4249324	5	Washer	-
10	5011326	1	Door	(SUB FOR 5010369)
12	14M7275	6	Nut	M12, (SUB FOR J950012)
13	24M7345	6	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
15	4341788	1	Rod	(SUB FOR 4341788J)
16	4022697	1	Spring Locking Pin	(SUB FOR 4022697)
18	4626289J	2	Latch	(SUB FOR 4626289)
19	24M7055	4	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
19	19M8008	4	Cap Screw	M8 X 35, (SUB FOR J900835 OR 19M7298)
19	-	4	Part 23	(J260835 NLA)
21	4639409J	1	Latch	(SUB FOR 4639409)
22	19M7662	2	Cap Screw	M10 X 30, (SUB FOR J901030)
22	-	2	Part 27	(J281030 NLA)
22	4486055	2	Washer	-
24	4654749J	2	Latch	(SUB FOR 4654749)
25	-	4	Part 31	(J281060 NLA)
25	19M5536	4	Cap Screw	M10 X 60, (SUB FOR J901060)
25	4486055	4	Washer	-
10A	-	3	Part 13	(3106499 NA)
10B	4409447	1	Lock	-
10C	4409396	1	Lock	-
10D	4461342	1	Clip	-
10E	-	1	Part 17	(NSEP)
