Открытый узел

Covers (Vandal Compartment)

Covers (Vandal Compartment)

Covers (Vandal Compartment)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

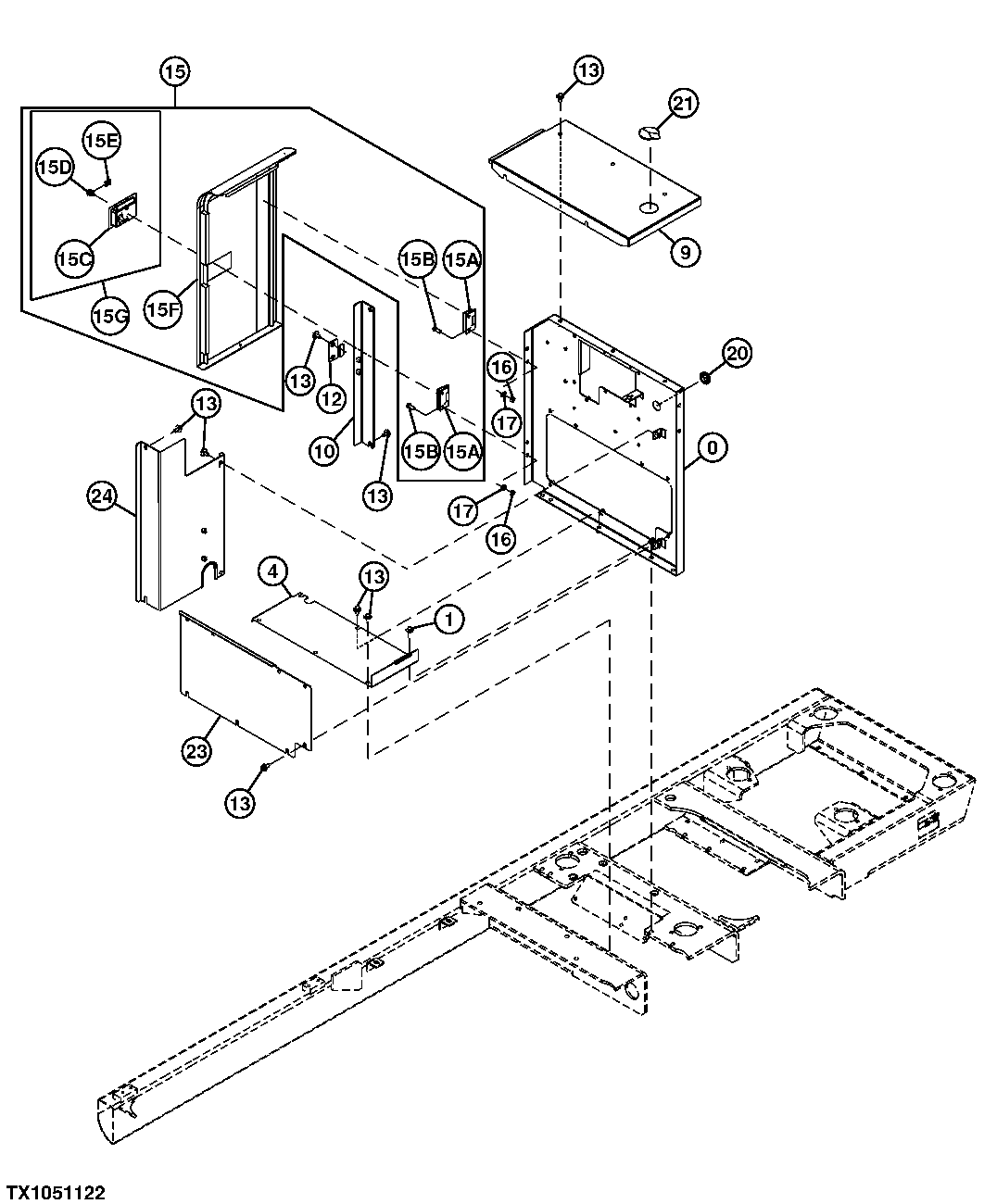

Covers (Vandal Compartment)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7048938	1	Cover	-
1	-	4	Part 2	(J281245 NLA)
1	19M7496	4	Cap Screw	M12 X 45, (SUB FOR J901245)
1	4249324	4	Washer	-
4	8104844	1	Cover	-
9	8101565J	1	Cover	(SUB FOR 8101565)
10	7048931	1	Bracket	-
12	4454860J	1	Latch	(SUB FOR 4454860)
13	19M8011	25	Cap Screw	M12 X 30
13	4249324	25	Washer	-
13	-	25	Part 9	-
15	6023610J	1	Door	(SUB FOR 6023610)
16	14M7275	4	Nut	M12, (SUB FOR J950012)
17	24M7345	4	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
20	U15091	1	Grommet	(SUB FOR 4210485)
21	3058180	1	Cap	-
23	3107858	1	Cover	-
24	7049985	1	Cover	-
15A	4404208	2	Hinge	(SUB FOR 3072015)
15B	19M8011	4	Cap Screw	M12 X 30
15C	4409395	1	Lock	-
15D	4409396	1	Lock	-
15E	4461342	1	Clip	-
15F	-	1	Part 18	(NSEP)
15G	4409394	1	Lock	-
