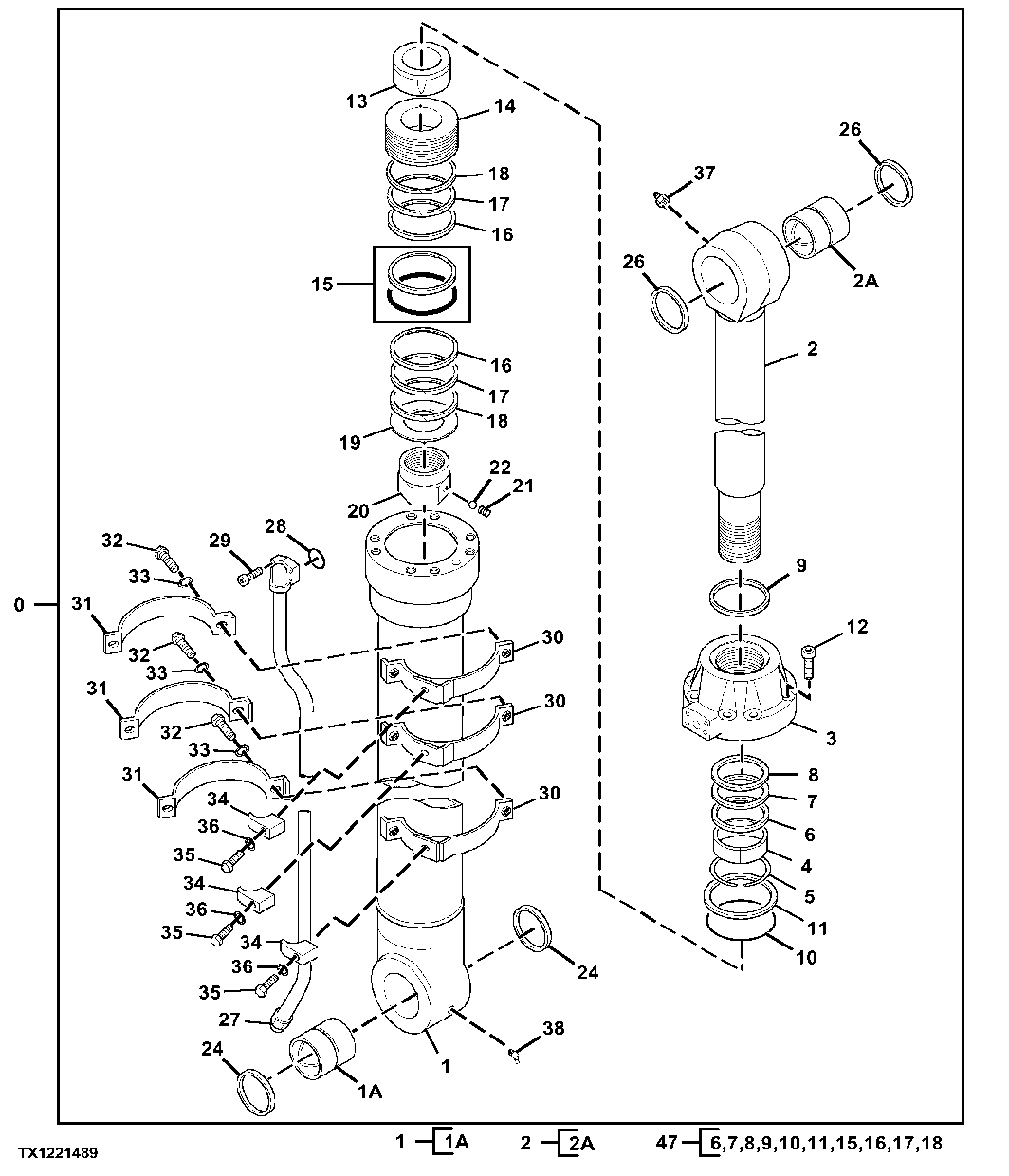

Bucket Cylinder Components, Long Arm, 4.9 m (16 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4658553G	1	Hydraulic Cylinder	SUB FOR 4658553
1	0997701	1	Hydraulic Cylinder Barrel	-
2	0937503	1	Hydraulic Cylinder Rod	-
3	0997702	1	Cylinder Head	-
4	T108050	1	Wear Ring	SUB FOR 0309204
5	TH102766	1	Snap Ring	SUB FOR 0236905
6	H227909	1	Seal	SUB FOR 0997703 OR 0976005
7	H227910	1	Seal	SUB FOR 0976006 OR H155308
8	H155310	1	Back-Up Ring	SUB FOR 0667405
9	H155311	1	Seal	SUB FOR 0481803
10	A811140	1	O-Ring	-
11	0937506	1	Back-Up Ring	SUB FOR 0962004
12	19M8985	10	Screw	M20 X 80, SUB FOR 0166012
13	0850602	1	Cushion	-
14	0937507	1	Piston	-
15	0373411	1	Sealing Ring	SUB FOR 4S00801
16	0492208	2	Back-Up Ring	SUB FOR 4S00802
17	0962008	2	O-Ring	SUB FOR 4S00803
18	0373413	2	Ring	SUB FOR 4S00804
19	0836111	1	Shim	-
20	0836112	1	Nut	-
21	H228111	1	Set Screw	SUB FOR 0352715
22	R26552	1	Ball	SUB FOR 0104404
24	TH102445	2	Seal	SUB FOR 4067901
26	TH102411	2	Seal	SUB FOR 4074008
27	0997705	1	Oil Line	-
28	AT264348	1	O-Ring	SUB FOR Z984614 OR 984614
29	19M8448	4	Screw	M12 X 35, SUB FOR M341236
30	0880610	3	Band	-
31	0373419	3	Band	-
32	19M7550	6	Cap Screw	M10 X 35, SUB FOR J901035
33	12M7066	6	Lock Washer	10 mm, SUB FOR A590910
34	0309219	3	Clamp	-
35	19M8348	3	Cap Screw	M12 X 65, SUB FOR 0224115
36	12M7067	3	Lock Washer	12 mm, SUB FOR 0208516
37	TH100074	1	Lubrication Fitting	SUB FOR J75481
38	T116334	1	Lubrication Fitting	SUB FOR 0271312
47	FYA00001401	1	Seal Kit	SUB FOR 4660570
1A	0937502	1	Bushing	-
2A	0937504	1	Bushing	-

Bucket Cylinder Components, Long Arm, 4.9 m (16 ft)
