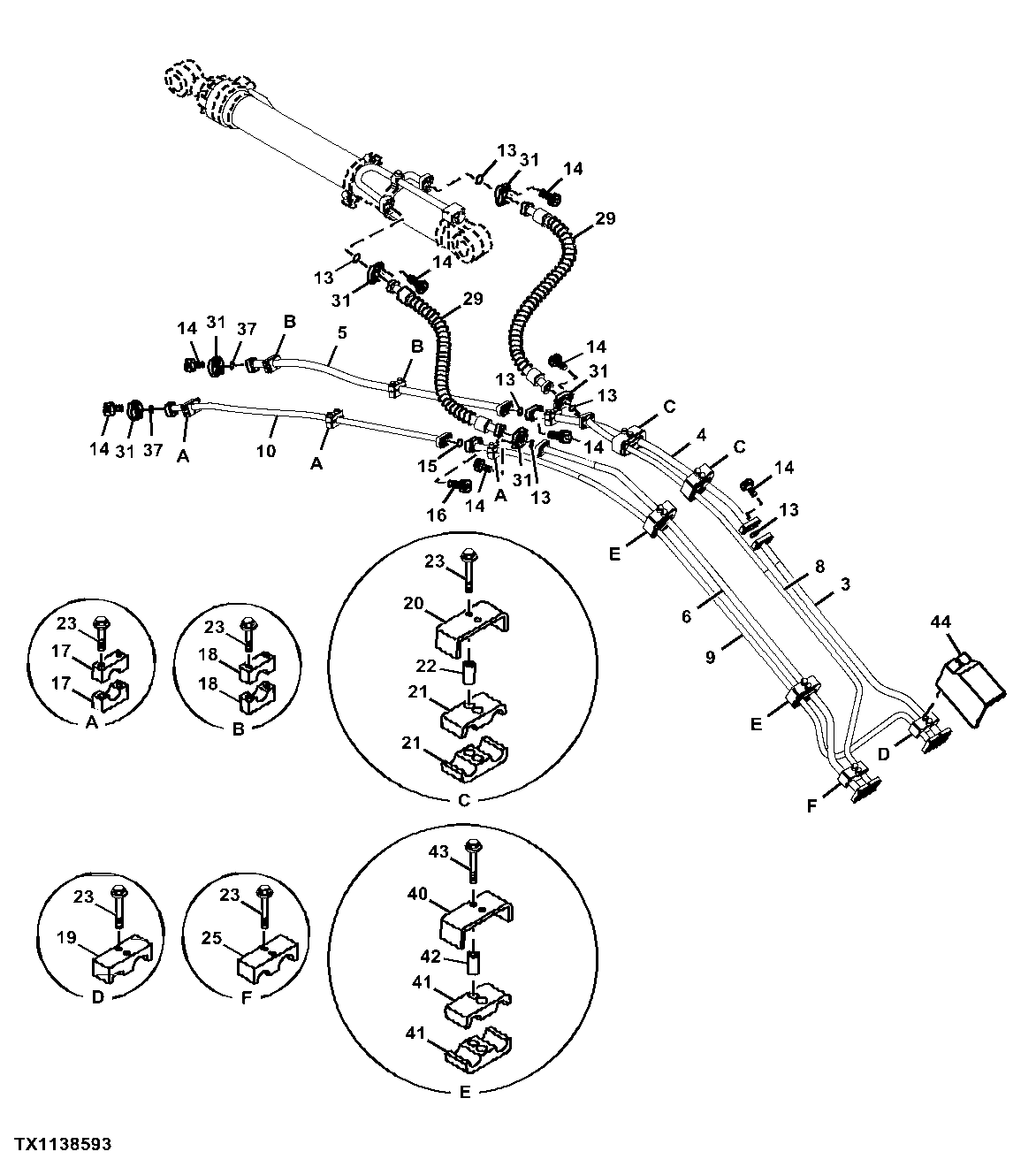

Boom Hydraulic Lines (Mass Excavating) (6.3m)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	8106536	1	Oil Line	-
4	8093102	1	Line	-
5	8093103	1	Line	-
6	8106535	1	Oil Line	-
8	8106537	1	Oil Line	-
9	7051419	1	Oil Line	-
10	8093106	1	Line	-
13	T72216	6	O-Ring	SUB FOR 4508805
14	19M8712	32	Screw	M14 X 50, SUB FOR M341450
15	966993	1	O-Ring	-
16	19M8395	4	Screw	M12 X 40, SUB FOR M341240
17	4334363	6	Clamp	-
18	AT201796	6	Clamp	SUB FOR 4334364
19	4249565	1	Clamp	-
20	4304481	2	Clamp	-
21	4337125	4	Clamp	-
22	28H2611	4	Spacer	0.546" X 0.840" X 2", SUB FOR 4304539
23	19M8122	20	Cap Screw	M12 X 85, SUB FOR J901285, J271285 NLA
23	24M7345	20	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
25	4639233	1	Clamp	-
29	4659712	2	Hose	-
31	AT131685	12	Flange Fitting	SUB FOR 4089703
37	4508805	2	O-Ring	-
40	4342695	2	Block Clamp	-
41	4639234	4	Clamp	-
42	4342699	4	Spacer	-
43	19M7949	4	Cap Screw	M12 X 100, SUB FOR J901200
43	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
44	3070800	1	Cover	-

Boom Hydraulic Lines (Mass Excavating) (6.3m)
