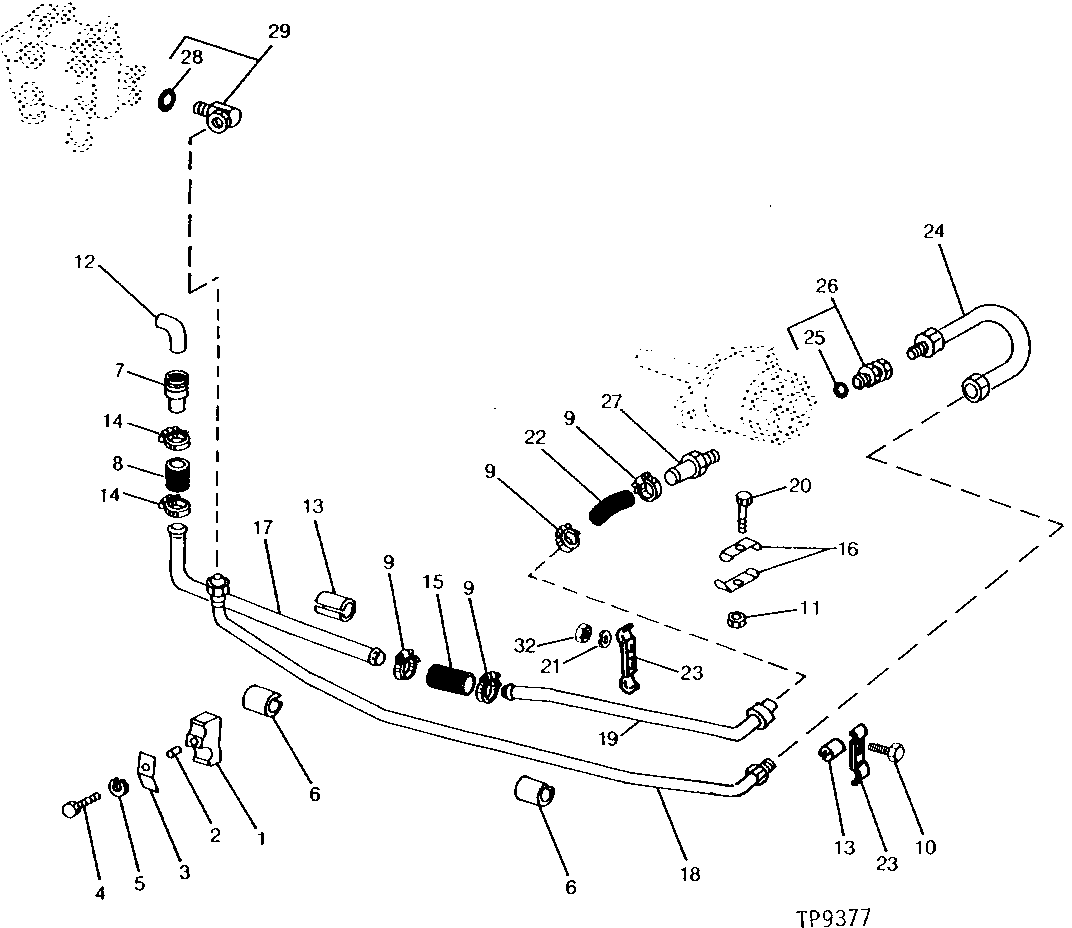

PRESSURE CIRCUIT HYDRAULICS (23 GPM HYDRAULIC PUMP) [02D23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T54793	1	CLAMP	-
2	28H1909	1	SPACER	1/2" X 13/16"
3	U40172	1	ANGLE	-
4	19H1781	1	CAP SCREW	1/2" X 3-1/2"
5	12H301	2	Lock Washer	1/2"
6	T54794	2	ISOLATOR	-
7	U17153	1	THREADED NIPPLE	-
8	T76965	1	HYDRAULIC HOSE - FABRICATE	-
9	AR44217	6	Clamp	(SUB AR21999)
10	19H3217	2	Cap Screw	3/8" X 1-3/4"
11	T11234	3	Lock Nut	-
12	15H416	1	ELBOW FITTING	90°
13	T37808	2	ISOLATOR	-
14	AR21839	2	Clamp	(NO LONGER USED)
15	L2033CU	1	HYDRAULIC HOSE	-
16	U16862	2	CLAMP	-
17	U40051	1	SUCTION HOSE	-
18	AT71479	1	OIL LINE	-
19	U40050	1	TUBE	-
20	19H1726	1	Cap Screw	3/8" X 2-1/4"
21	12H304	1	Lock Washer	3/8"
22	T53165	1	Hose	-
23	T37810	2	CLAMP	-
24	AT71478	1	TUBE	-
25	R26906	1	O-Ring	-
26	AU11654	1	FITTING	-
27	29H747	1	THREADED NIPPLE	1" X 3"
28	U12547	1	O-Ring	-
29	AU40690	1	ELBOW FITTING	-

PRESSURE CIRCUIT HYDRAULICS (23 GPM HYDRAULIC PUMP) [02D23]
