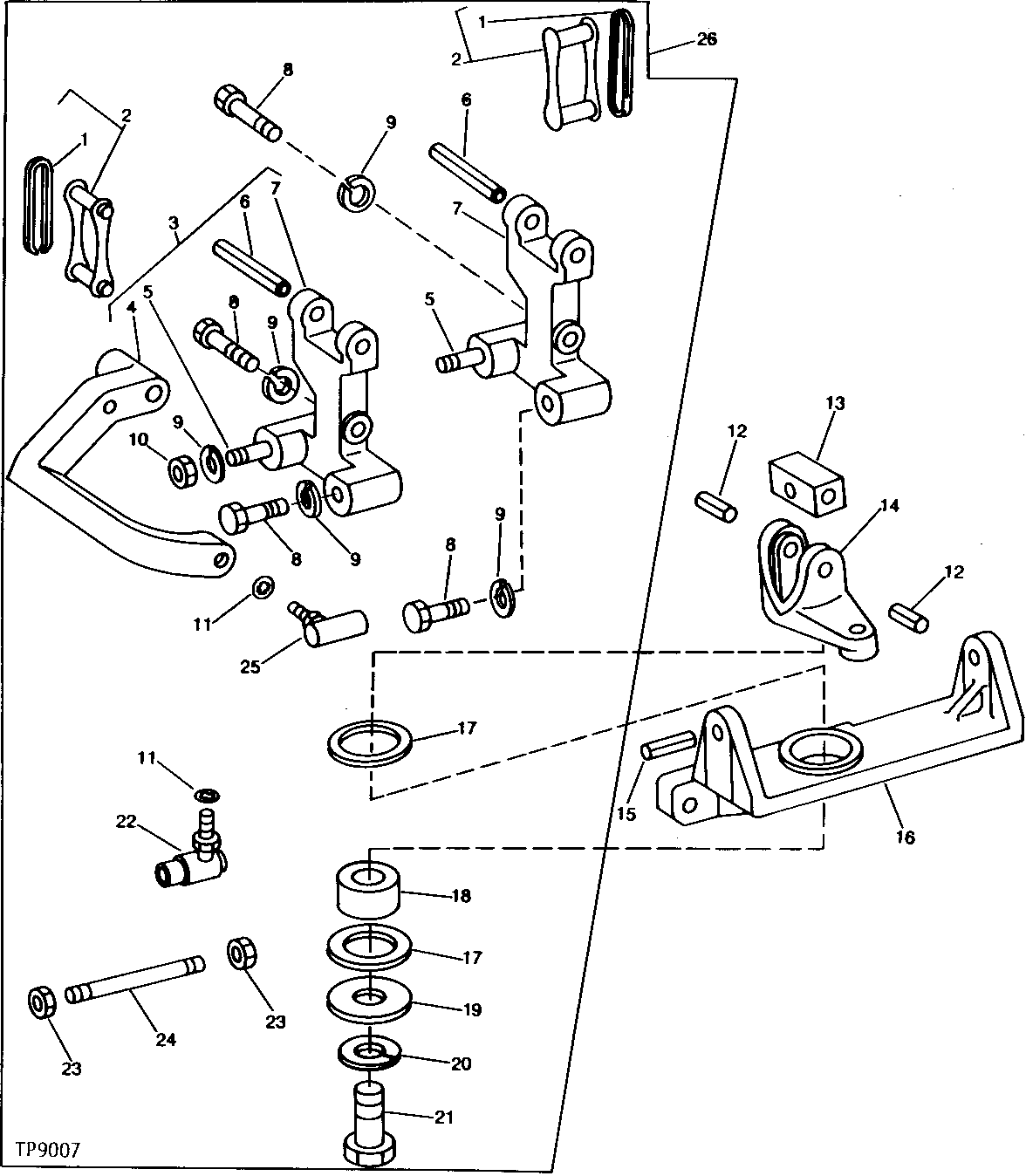

CONTROL VALVE LINKAGE ASSEMBLY (6405 BULLDOZER) [02B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U13412	1	CLIP	-
2	U13414	2	CHAIN LINK	-
3	AT64918	1	CONTROL	-
4	-	1	Part 4	REAR SPOOL ( T68067, USE IF AVAILABLE)
5	U12854	2	STUD	-
6	34H333	2	Spring Pin	5/16" X 1-7/8"
7	-	2	Part 7	( T68066, USE IF AVAILABLE)
8	19H2571	4	Cap Screw	1/4" X 1-3/8"
9	12H302	6	Lock Washer	1/4"
10	14H786	2	Nut	1/4"
11	12H297	2	Lock Washer	1/4"
12	34H339	2	Spring Pin	5/16" X 3/4"
13	T68070	1	BAR	-
14	T68071	1	PIVOT	-
15	34H348	2	Spring Pin	3/8" X 1"
16	T68064	1	BASE	ROTARY PIVOT
17	U12861	2	WASHER	-
18	U12856	1	BUSHING	-
19	24H1204	1	WASHER	9/16" X 1-15/32" X 0.075"
20	12H292	1	Lock Washer	1/2"
21	19H3385	1	Cap Screw	1/2" X 1-1/8"
22	AU11709	1	Ball Joint	-
23	14H649	2	Nut	1/4"
24	U12860	1	STUD	-
25	T23688	1	BALL JOINT	-
26	AT64924	1	KIT	LINKAGE, (ALSO INCLUDES KEY 12, 13, 14, 15 AND 16 AND PARTS FROM A PREVIOUS PAGE)

CONTROL VALVE LINKAGE ASSEMBLY (6405 BULLDOZER) [02B23]
