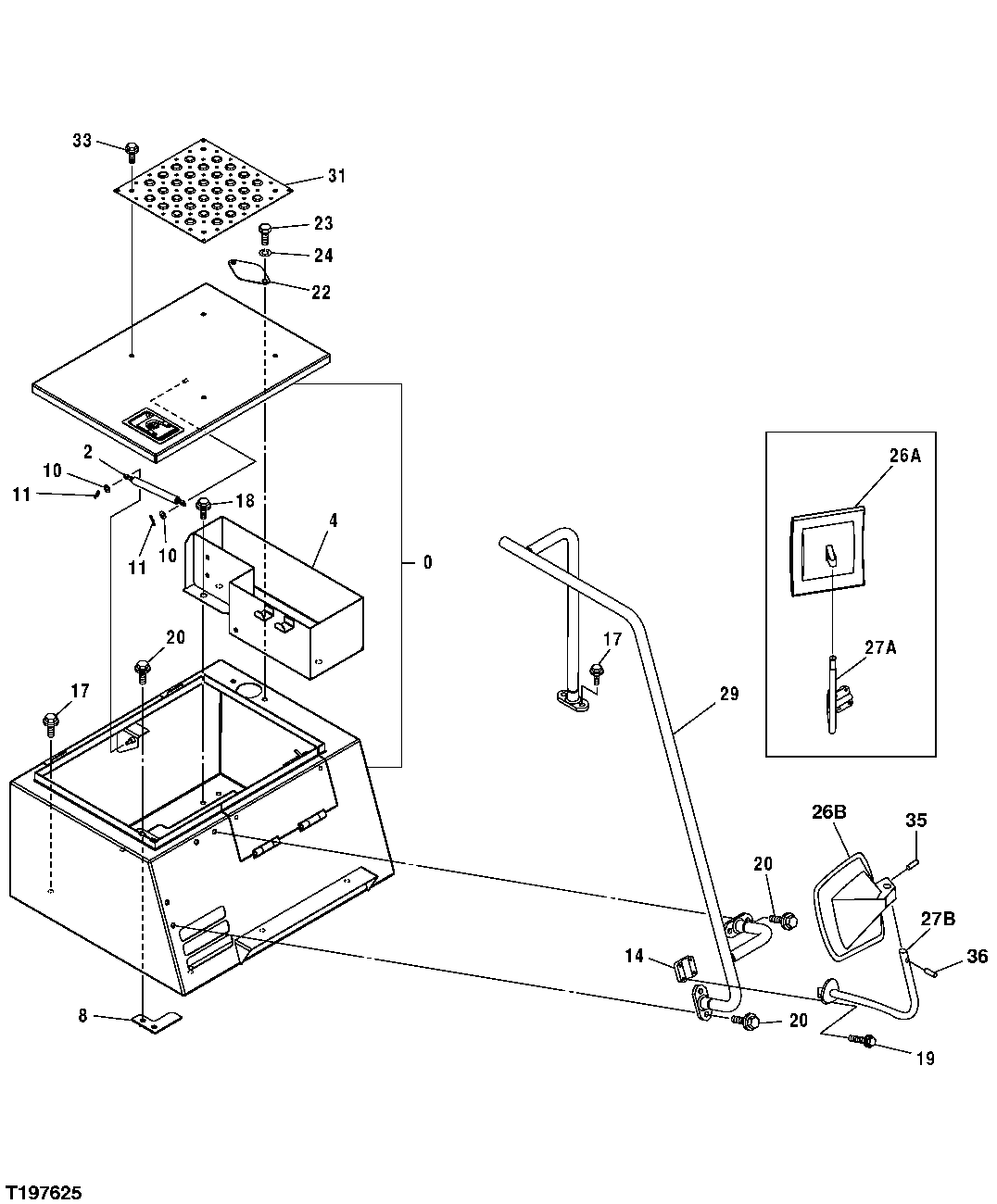

TOOL BOX, BATTERY COVER AND RIGHT REARVIEW MIRROR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	5007365	1	Cover	SUB FOR TH5007365
2	4335067	1	Cylinder	SUB FOR AT201800
4	7039510	1	Cover	SUB FOR TH7039510
8	AT307229	1	Bracket	SUB FOR AT201950 OR 9741353
10	24M7055	2	Washer	8.400 X 16 X 1.600 mm
11	H132922	2	Cotter Pin	-
14	4376895	1	Clamp	SUB FOR TH4376895
17	19M8011	7	Cap Screw	M12 X 30
17	12H301	7	Lock Washer	1/2"
17	24M7047	7	Washer	13 X 24 X 2.500 mm
18	12M7058	3	Lock Washer	12 mm, SUB FOR 12M7067
18	19M7403	3	Cap Screw	M12 X 35
18	24H1748	3	Washer	1/2" X 1-1/4" X 0.105"
19	19M8397	4	Cap Screw	M8 X 50
19	-	4	Part 15	12M7065 NLA
20	24M7047	6	Washer	13 X 24 X 2.500 mm
20	12H301	6	Lock Washer	1/2"
20	19M7403	6	Cap Screw	M12 X 35
22	4378363	1	Cover	SUB FOR AT216991
23	19M8017	2	Cap Screw	M12 X 20
24	12H301	2	Lock Washer	1/2"
29	7040951	1	Handrail	SUB FOR TH7040951
31	3091337	1	Cover	SUB FOR TH3091337
33	19M7662	4	Cap Screw	M10 X 30
33	12M7066	4	Lock Washer	10 mm
33	24M7028	4	Washer	10.500 X 20 X 2 mm
35	19M8280	4	Screw	M5 X 45, USE WITH 4418912
36	4144018	1	Spring Pin	USE WITH 4418912
26A	-	1	Part 22	4426821 NLA, SUB 4418912 AND 8093819
26B	4418912	1	Rear View Mirror	-
27A	8067349	1	Arm	USE WITH 4426821
27B	8093819	1	Arm	USE WITH 4418912

TOOL BOX, BATTERY COVER AND RIGHT REARVIEW MIRROR
