SWING GEARBOX MOUNTING HARDWARE AND DRAIN HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	94-0617	1	Elbow Fitting	(SUB FOR TH101975)
1	94-0602	1	Elbow Fitting	(SUB FOR AT202375)
2	94-1703	2	Adapter Fitting	(SUB FOR TH101976)
5	T214405	22	Bolt	(SUB FOR TH101870, J932270)
6	T56006	22	Washer	-
7	99M7010	4	Plug	-
9	4451677	1	Manifold	(SUB FOR TH4451677)
11	U40979	2	PIPE PLUG	-
12	12M7066	2	Lock Washer	10 mm
12	19M7742	2	Cap Screw	M10 X 65
14	TY22467	4	Clamp	-
15	4004589	4	Adapter Fitting	(SUB FOR AT202075)
17	-	1	Part 13	(CTL), (MAKE FROM TY22328)
18	-	1	Part 14	(CTL), (MAKE FROM TY22328)
19	19M8806	4	Screw	M22 X 110
20	4334138	4	Spacer	(SUB FOR AT202335)
22	4343336	4	Dowel Pin	(SUB FOR AT202349)
23	-	2	Part 18	(CTL), (MAKE FROM AT138222)

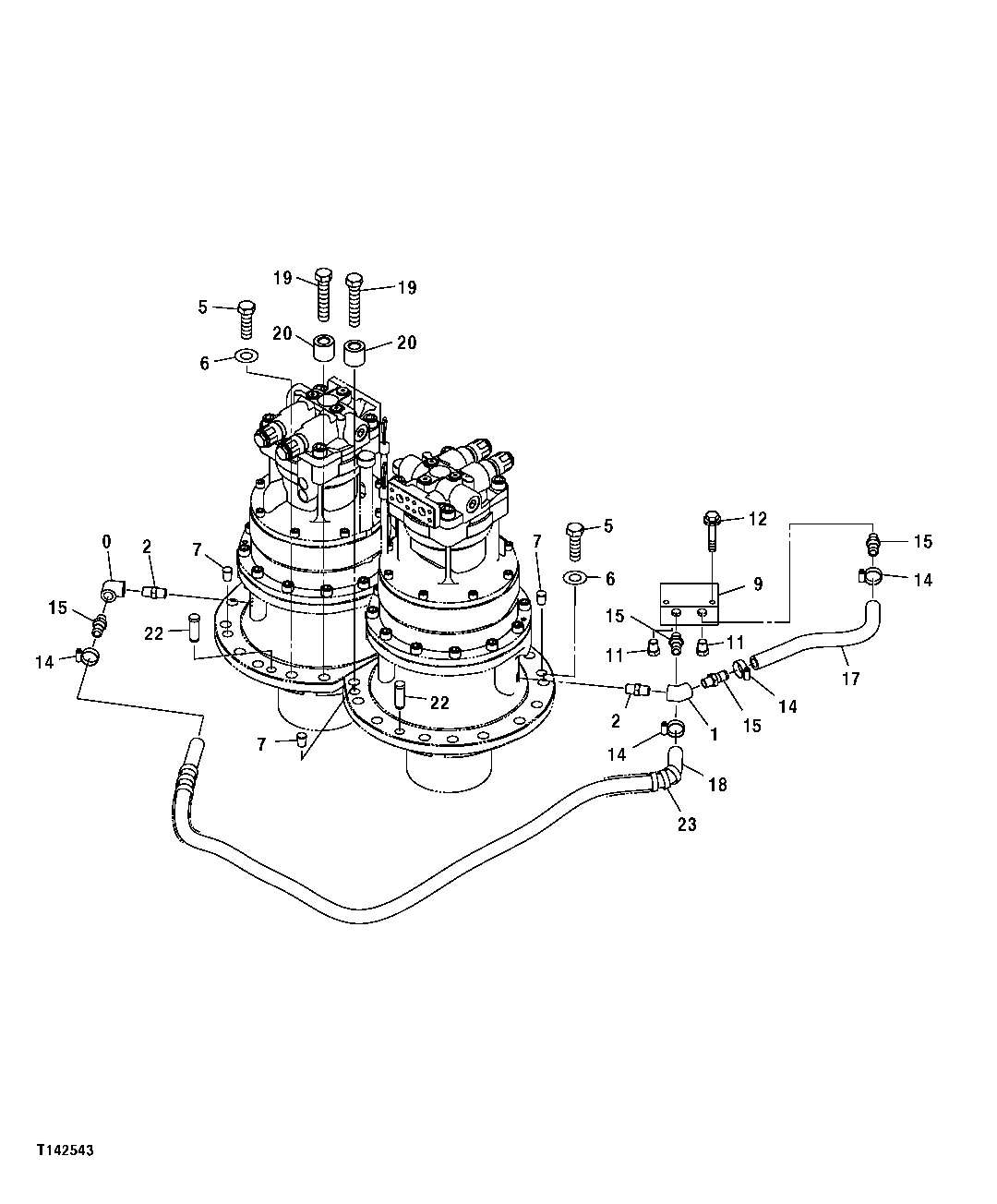

SWING GEARBOX MOUNTING HARDWARE AND DRAIN HOSES

Нет текстового описания
