Открытый узел

SHEET METAL (SUPPORTS AND COVERS)

SHEET METAL (SUPPORTS AND COVERS)

SHEET METAL (SUPPORTS AND COVERS)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

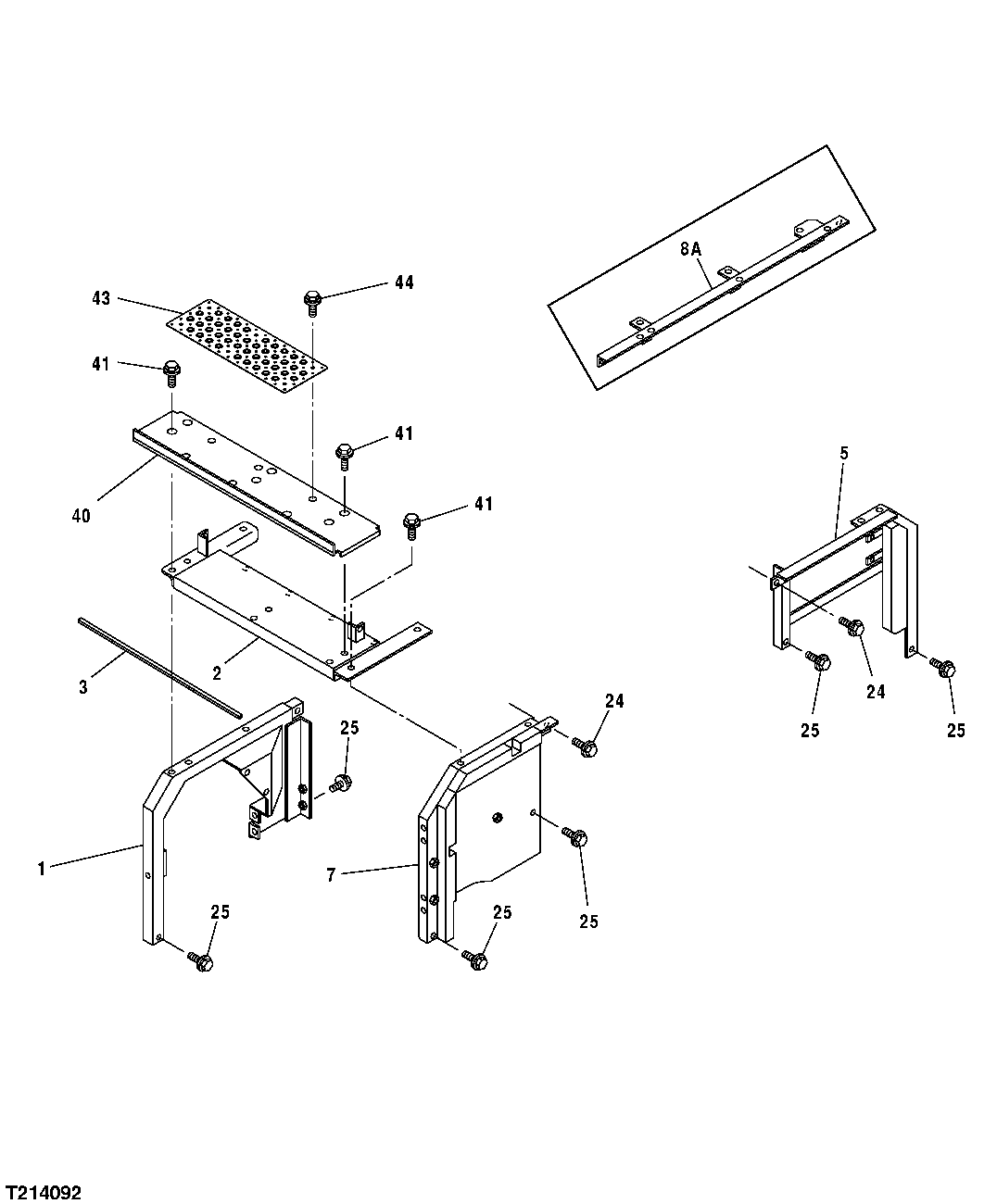

SHEET METAL (SUPPORTS AND COVERS)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	7044063	1	Support	-
1	7040487	1	Support	(SUB FOR TH7040487)
2	7041457	1	Cover	(SUB OR 8090528 ) (ALSO ORDER 4485884 ) (SUB FOR TH7041457)
3	4485884	1	Isolator	-
5	8084270	1	Support	(SUB FOR TH8084270)
7	-	1	Part 6	-
24	12M7058	2	Lock Washer	12 mm, (SUB FOR 12M7067)
24	19M8011	2	Cap Screw	M12 X 30
24	24H1748	2	Washer	1/2" X 1-1/4" X 0.105"
25	19M8011	7	Cap Screw	M12 X 30
25	24M7047	7	Washer	13 X 24 X 2.500 mm
25	12H301	7	Lock Washer	1/2"
40	7041644	1	Step	(SUB FOR TH7041644)
41	19M7361	6	Cap Screw	M12 X 50
41	12M7068	6	Lock Washer	14 mm
41	24M7047	6	Washer	13 X 24 X 2.500 mm
43	3091338	1	Cover	(SUB FOR TH3091338)
44	19M7662	6	Cap Screw	M10 X 30
44	12M7066	6	Lock Washer	10 mm
44	24M7028	6	Washer	10.500 X 20 X 2 mm
8A	8084408	1	Support	(SUB FOR TH8084408)
8B	8103426	1	Support	-
