LUBRICATION HOSES AND LINES-BULK EXCAVATING BOOM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4607866	1	Hose	-
2	4296624	1	Hydraulic Hose	-
3	4607867	1	Hose	-
5	4154651	7	Adapter Fitting	-
6	4154655	1	Elbow Fitting	-
7	JD7769	5	Lubrication Fitting	(SUB FOR TH100364)
13	T152608	4	Clamp	-
14	4190261	6	Clip	-
15	19M8324	12	Cap Screw	M10 X 16
16	12M7066	12	Lock Washer	10 mm
18	M800462	6	Plug	-
19	94-2023	2	Fitting Plug	-
21	4466640	1	Manifold	-
22	19M7658	2	Cap Screw	M10 X 50
22	24M7346	2	Washer	11 X 20 X 2 mm
26	4154656	2	Elbow Fitting	-
28	4192018	2	Clip	-
30	4247365-S	1	Hydraulic Hose	-
31	4450779	1	Hose	-

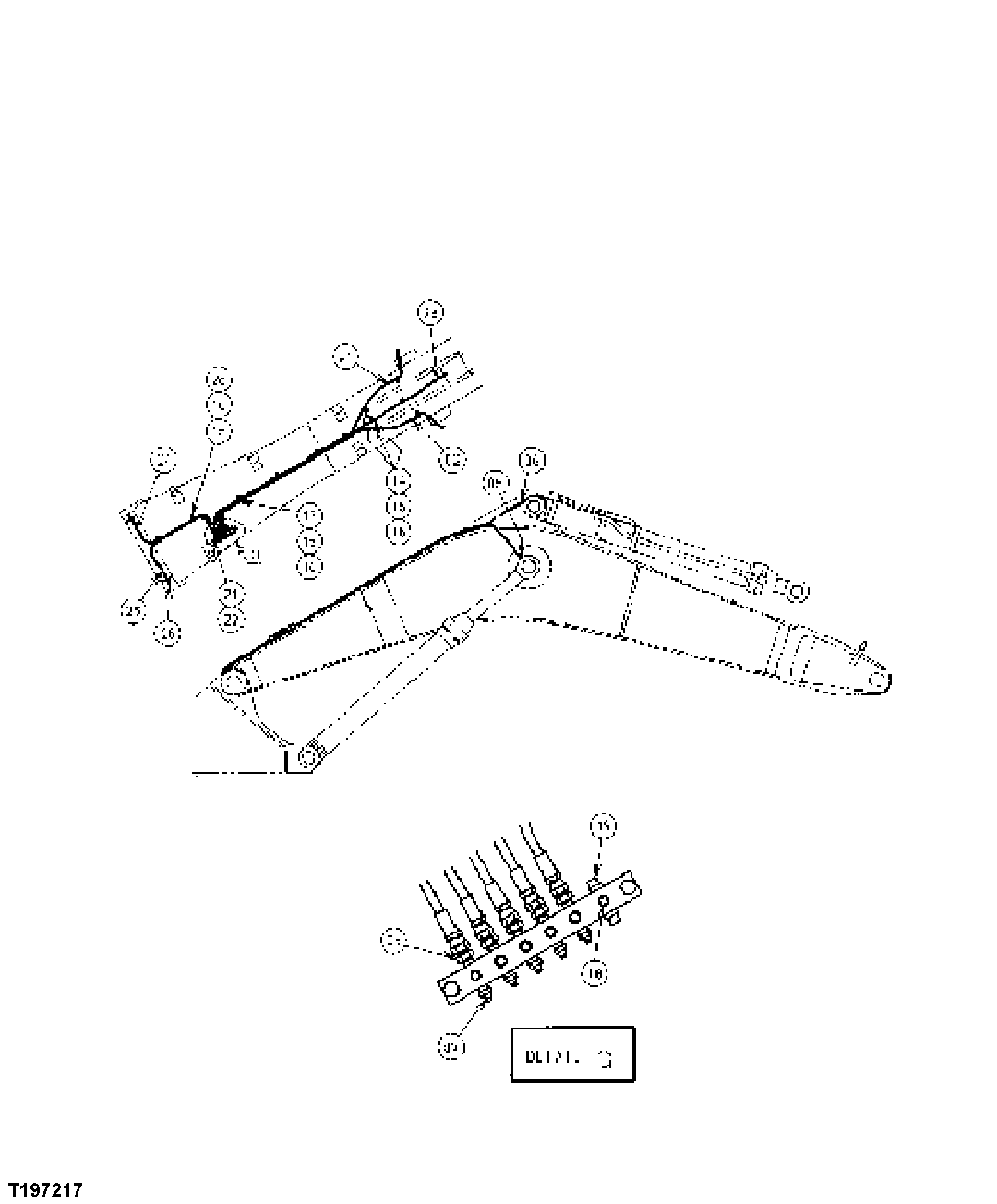

LUBRICATION HOSES AND LINES-BULK EXCAVATING BOOM

Нет текстового описания
