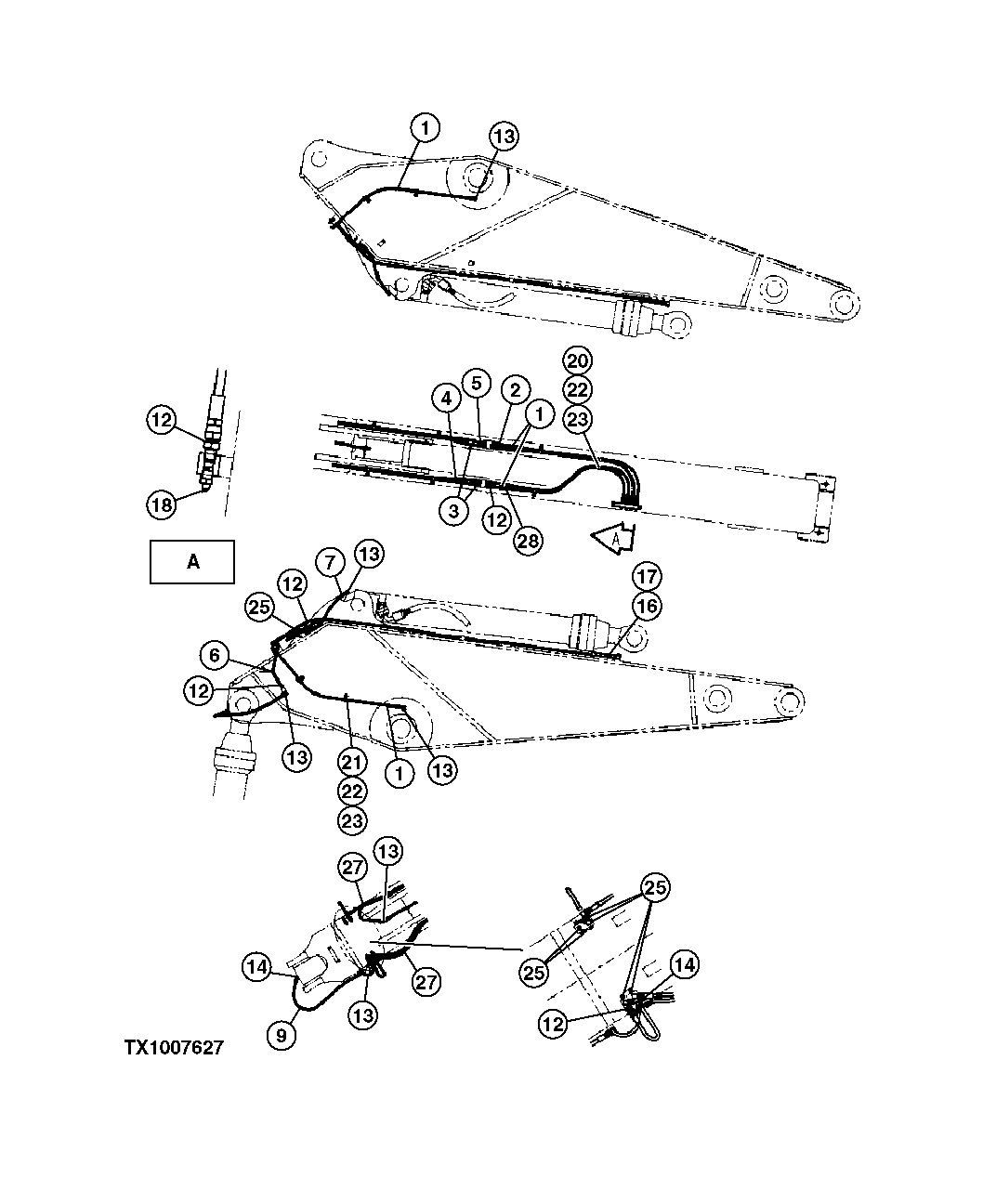

LUBRICATION HOSES AND LINES-BULK EXCAVATING ARM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AE42281	4	Hydraulic Hose	-
2	4306264S	1	Hose	SUB FOR 4249332 OR 4306264-S
3	4456835	2	Hose	SUB FOR 4298763
4	AT30743	1	Hydraulic Hose	-
5	4449548	1	Hydraulic Hose	-
6	4316263	1	Hose	-
7	4203161	1	Hydraulic Hose	-
9	4304400-S	1	Hydraulic Hose	-
12	4154651	15	Adapter Fitting	-
13	4154656	9	Elbow Fitting	-
14	4154655	2	Elbow Fitting	-
16	4274903	1	Junction Block	-
17	19M7358	2	Cap Screw	M10 X 40
17	24M7346	2	Washer	11 X 20 X 2 mm
18	JD7769	4	Lubrication Fitting	SUB FOR TH100364
20	4192018	8	Clip	-
21	4190261	4	Clip	-
22	19M8324	11	Cap Screw	M10 X 16
23	12M7066	11	Lock Washer	10 mm
25	M800462	7	Plug	-
27	M73027	2	Tie Band	SUB FOR 4467676
28	4468009	1	Hose	-

LUBRICATION HOSES AND LINES-BULK EXCAVATING ARM

Нет текстового описания
