Открытый узел

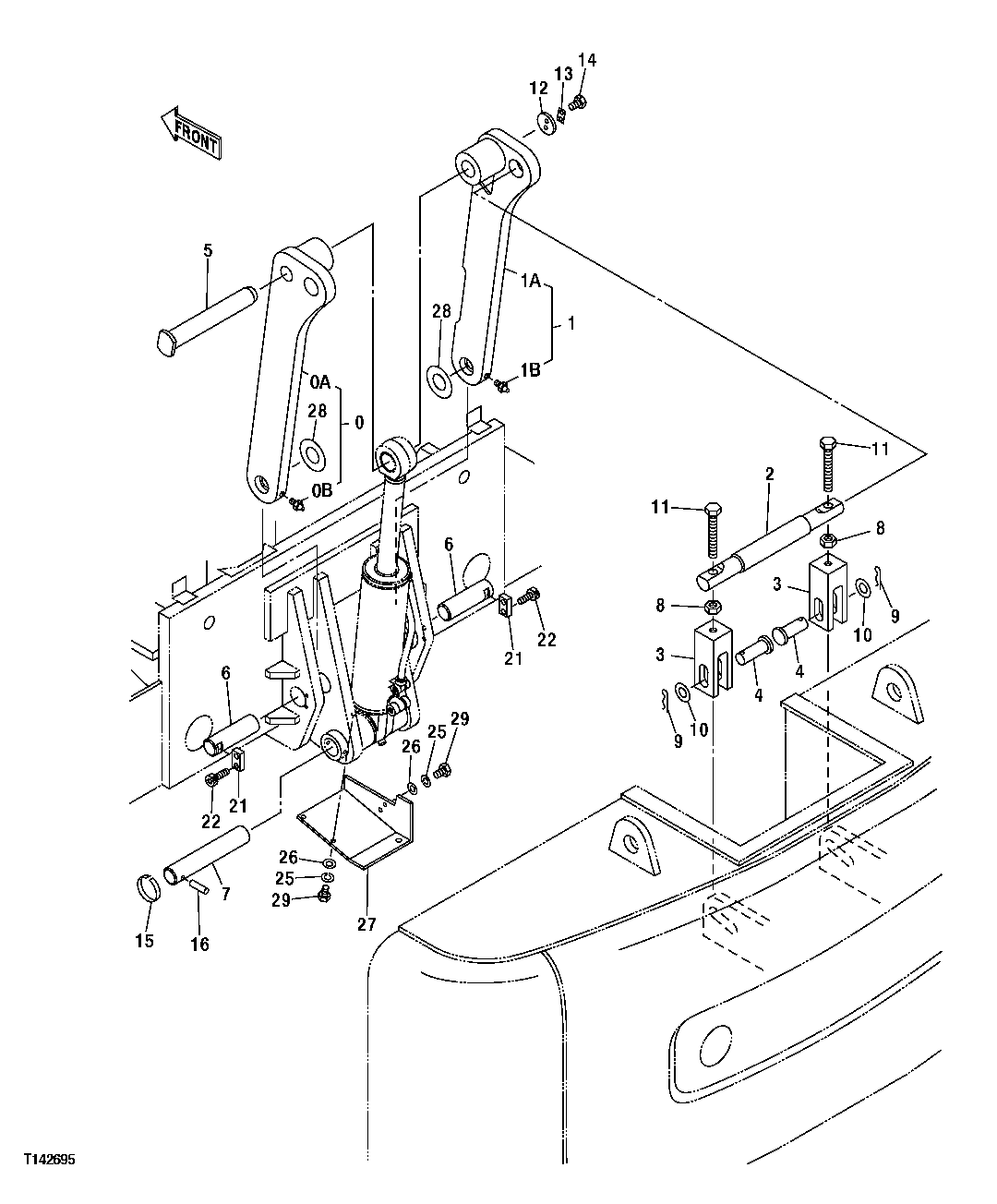

COUNTERWEIGHT REMOVAL LINKAGE

COUNTERWEIGHT REMOVAL LINKAGE

COUNTERWEIGHT REMOVAL LINKAGE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

COUNTERWEIGHT REMOVAL LINKAGE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9134171	1	Link	(SUB FOR AT170120)
1	9134172	1	Link	(SUB FOR AT170122)
2	4337811	1	Pin	(SUB FOR AT170124)
3	4337792	2	Fork	(SUB FOR AT170125)
4	4337833	2	Pin	(SUB FOR AT170126)
5	4337830	1	Pin	(SUB FOR AT170127)
6	4337837	2	Pin	(SUB FOR AT170128)
7	4337843	1	Pin	(SUB FOR AT170129)
8	J953030	2	Nut	(SUB FOR AT170130)
9	414322	2	Spring Locking Pin	(SUB FOR AT170131)
10	A590142	2	Washer	(SUB FOR AT170132)
11	4235221	2	Cap Screw	(SUB FOR AT170133)
12	AD4112	1	Retainer	(SUB FOR AT170134, 492067 OR Z492067)
13	442687	1	Strap	(SUB FOR TH103546)
14	19M8017	2	Cap Screw	M12 X 20
15	4065688	1	Retainer	(SUB FOR TH100624)
16	4186695	1	Pin	(SUB FOR TH105638)
21	4063340	2	Strap	(SUB FOR AT132480)
22	M341632	4	Bolt	(SUB FOR AT132460)
25	12H317	3	Lock Washer	9/16"
26	24M7085	3	Washer	15 X 28 X 2.500 mm
27	8065783	1	Guard	(SUB FOR AT174430)
28	4348458	2	Shim	(SUB FOR AT170138)
29	19M6332	3	Cap Screw	M14 X 35
0A	-	1	Part 2	( AT170121 OR 8059541 NLA)
0B	TH100074	1	Lubrication Fitting	-
1A	-	1	Part 5	( AT170123 OR 8059544 NLA)
1B	TH100074	1	Lubrication Fitting	-
