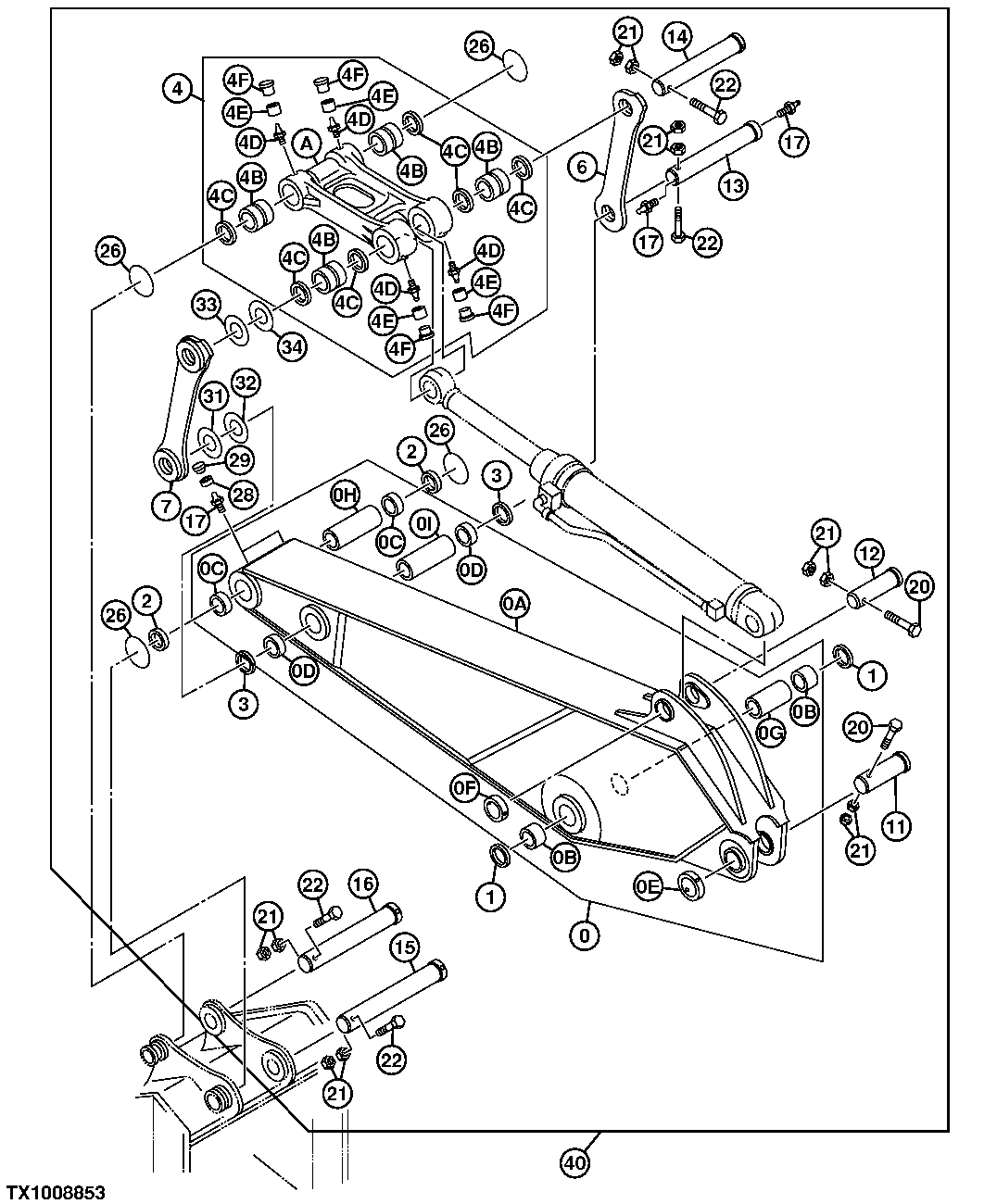

BULK EXCAVATING ARM 2.5 M (SN 91001-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7046975	1	Arm	-
1	4251752	2	Seal	-
2	4251212	2	Seal	-
3	TH102411	2	Seal	(SUB FOR 4074008)
4	9206398	1	Link	-
6	8050176	1	Link	-
7	8050178	1	Link	-
11	3038825	1	Pin	-
12	3038820	1	Pin Fastener	-
13	3055219	1	Pin Fastener	100 X 608 mm (3-15/16" X 23-15/16")
14	3060475	1	Pin	-
15	3104742R	1	Pin	(SUB FOR 3079232 OR 3104742)
16	3093215	1	Pin Fastener	-
17	J75481	4	Fitting	-
20	J932013	2	Cap Screw	-
21	J951020	12	Nut	-
22	4276312R	4	Bolt	(SUB FOR 4276312)
26	4487682	4	O-Ring	Split O-Ring
28	4130686	2	Bushing	-
29	4105912	2	Cap	-
31	4134370R	1	Shim	(SUB FOR 4134370)
32	4134371R	1	Shim	(SUB FOR 4134371)
33	4134372	1	Washer	111 X 190 X 1 mm (4.370" X 7.480" X 0.039")
34	4134373R	1	Shim	(SUB FOR 4134373)
40	9240660	1	Arm	-
0A	5009644	1	Arm	-
0B	3055205	2	Bushing	-
0C	3079233	2	Bushing	-
0D	3026075	2	Bushing	-
0E	4205110	1	Stop	-
0F	4143531	1	Bushing	-
0G	4334122	1	Spacer	-
0H	4334123	1	Spacer	-
0I	4334124	1	Spacer	-
4A	1029877	1	Link	-
4B	3060476	4	Bushing	-
4C	4083972	6	Seal	-
4D	J75481	4	Fitting	-
4E	4130686	4	Bushing	-
4F	4105912	4	Cap	-
