Открытый узел

ACCESS DOORS AND PANEL (RIGHT SIDE)

ACCESS DOORS AND PANEL (RIGHT SIDE)

ACCESS DOORS AND PANEL (RIGHT SIDE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

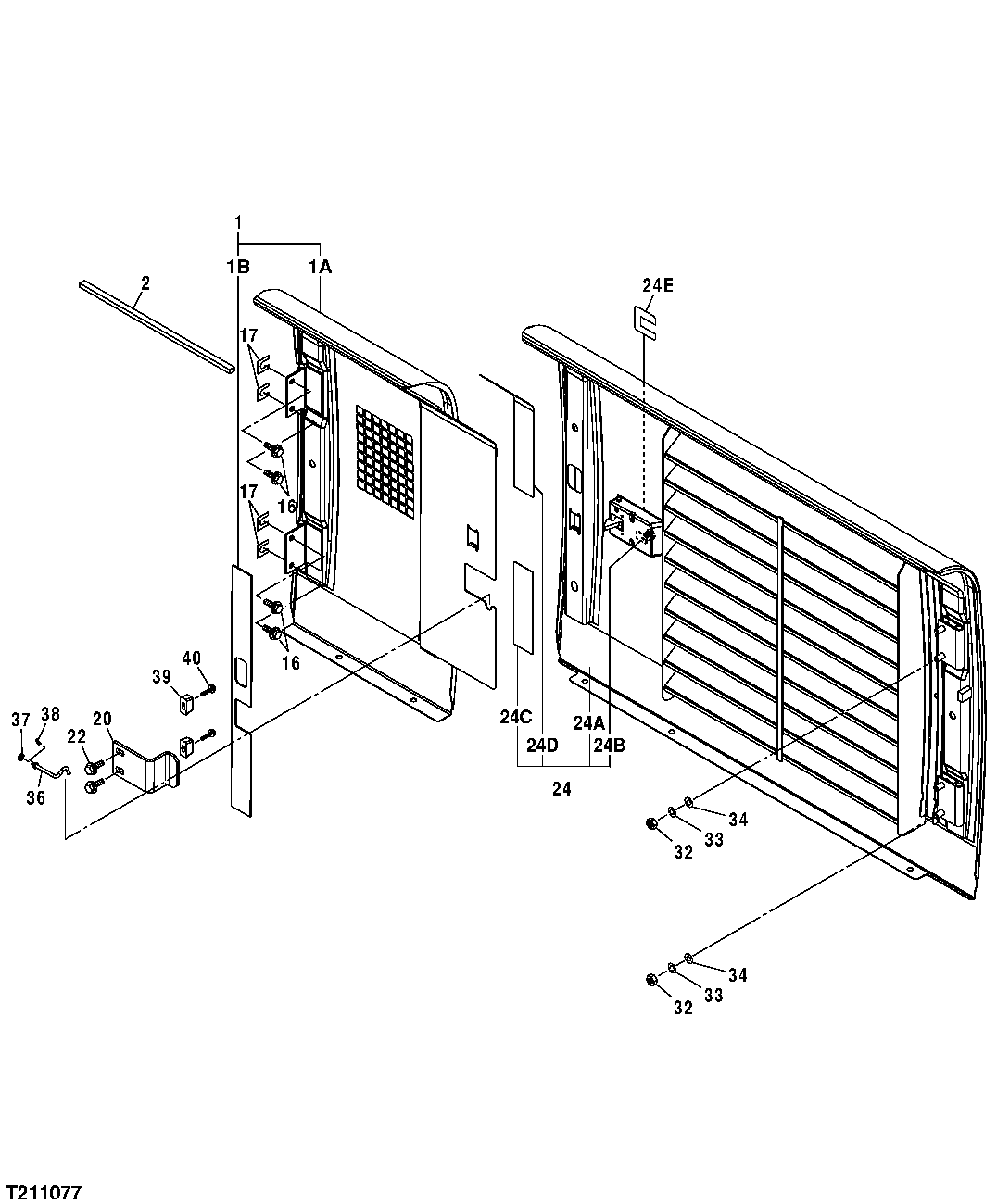

ACCESS DOORS AND PANEL (RIGHT SIDE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	7041519	1	Door	NLA; ORDER 7043596; SUB FOR TH7041519
1	7043596	1	Door	SUB FOR 7041519; ALSO ORDER 4463782
2	4463782	1	Isolator	SUB FOR TH4463782
16	19M8011	4	Cap Screw	M12 X 30
16	12H301	4	Lock Washer	1/2"
16	24M7047	4	Washer	13 X 24 X 2.500 mm
17	4345838	4	Shim	SUB FOR AT202357
17	24H1748	4	Washer	1/2" X 1-1/4" X 0.105"
20	4445849	1	Stop	SUB FOR TH4445849
22	12M7066	2	Lock Washer	10 mm
22	24M7346	2	Washer	11 X 20 X 2 mm
22	19M7550	2	Cap Screw	M10 X 35
24	6019689	1	Door	SUB FOR TH6019689
32	14M7275	4	Nut	M12
33	12H301	4	Lock Washer	1/2"
34	24M7047	4	Washer	13 X 24 X 2.500 mm
36	9751797	1	Latch	SUB FOR TH9751797
37	24M7054	1	Washer	6.400 X 12 X 1.600 mm
38	M800051	1	Pin	SUB FOR CH10542
39	4609950	2	Stop	SUB FOR TH4424157, 4424157
40	24M7054	2	Washer	6.400 X 12 X 1.600 mm
40	12M7006	2	Lock Washer	6 mm
40	19M8477	2	Cap Screw	M6 X 40
1A	-	1	Part 2	TH6020617 NLA
1B	FYA00015875	1	Isolator	SUB FOR 4425576 AND TH4425576
24A	-	1	Part 16	TH5007428 NLA
24B	4409396	1	Lock	SUB FOR TH4409396
24C	4453765	1	Isolator	SUB FOR TH4453765
24D	4453760	1	Isolator	SUB FOR TH4453760
24E	4461342	1	Clip	-
