Открытый узел

ACCESS DOORS AND PANEL (LEFT SIDE)

ACCESS DOORS AND PANEL (LEFT SIDE)

ACCESS DOORS AND PANEL (LEFT SIDE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

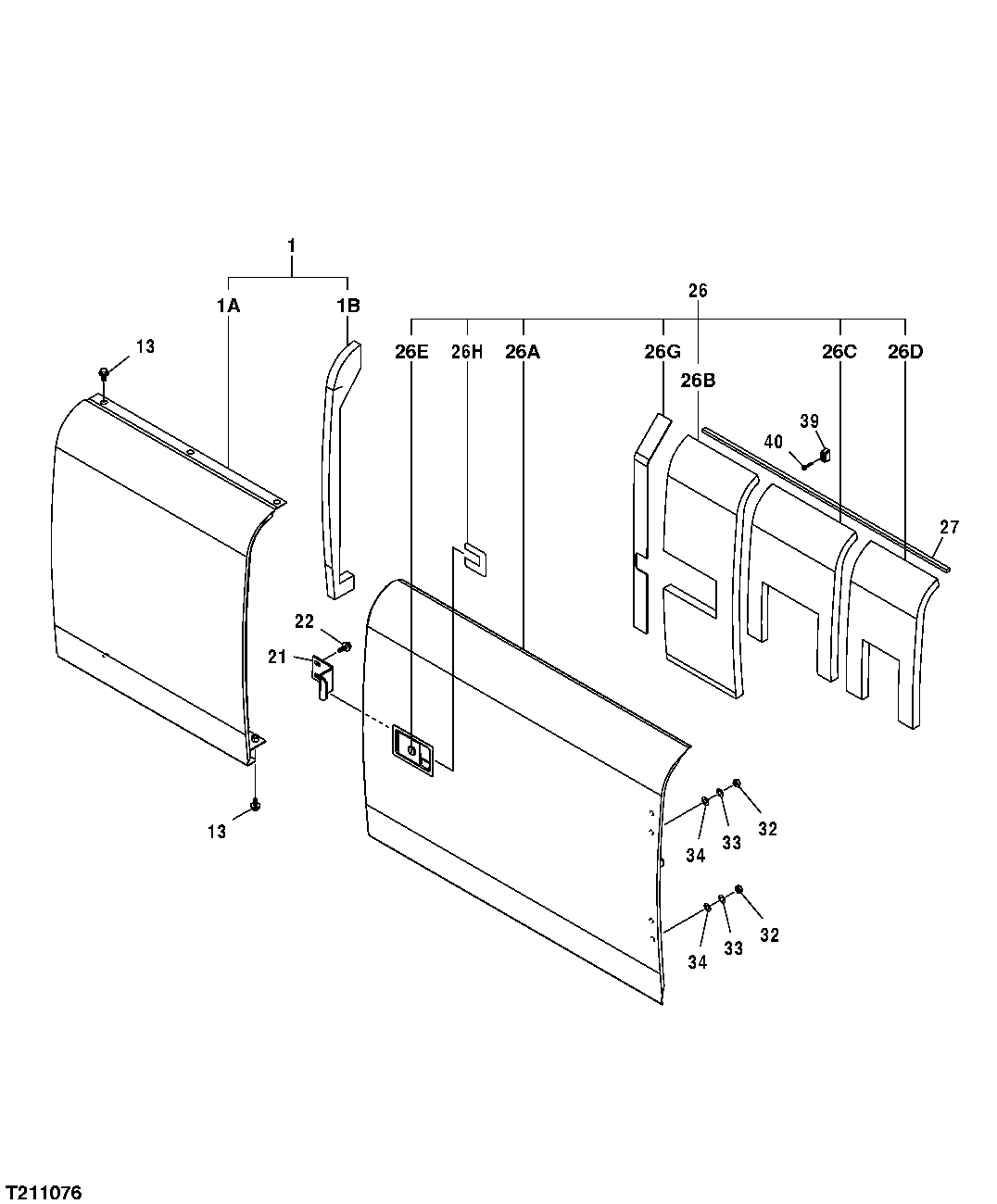

ACCESS DOORS AND PANEL (LEFT SIDE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	7039530	1	Cover	SUB FOR TH7039530
13	12M7058	5	Lock Washer	12 mm, SUB FOR 12M7067
13	19M8011	5	Cap Screw	M12 X 30
13	24H1748	5	Washer	1/2" X 1-1/4" X 0.105"
21	4446694	1	Stop	SUB FOR TH4446694
22	24M7346	2	Washer	11 X 20 X 2 mm
22	12M7066	2	Lock Washer	10 mm
22	19M7550	2	Cap Screw	M10 X 35
26	-	1	Part 11	ORDER 6021491 ALONG WITH 4446554, 6020170 NLA, SUB FOR TH6020170
26	6021491	1	Door	SUB FOR 6020170
27	4446554	1	Isolator	SUB FOR TH4446554
32	14M7275	4	Nut	M12
33	12H301	4	Lock Washer	1/2"
34	24M7047	4	Washer	13 X 24 X 2.500 mm
39	4609950	1	Stop	SUB FOR TH4424157 AND 4424157
40	24M7054	1	Washer	6.400 X 12 X 1.600 mm
40	12M7006	1	Lock Washer	6 mm
40	19M8477	1	Cap Screw	M6 X 40
1A	-	1	Part 2	TH6019707 NLA
1B	4437043	1	Isolator	SUB FOR TH4437043
26A	-	1	Part 12	TH5007794 NLA
26B	4456625	1	Isolator	-
26C	4468950	1	Isolator	SUB FOR TH4468950
26D	4468951	1	Isolator	SUB FOR TH4468951
26E	4409396	1	Lock	SUB FOR TH4409396
26G	4460907	1	Isolator	SUB FOR TH4460907
26H	4461342	1	Clip	-
