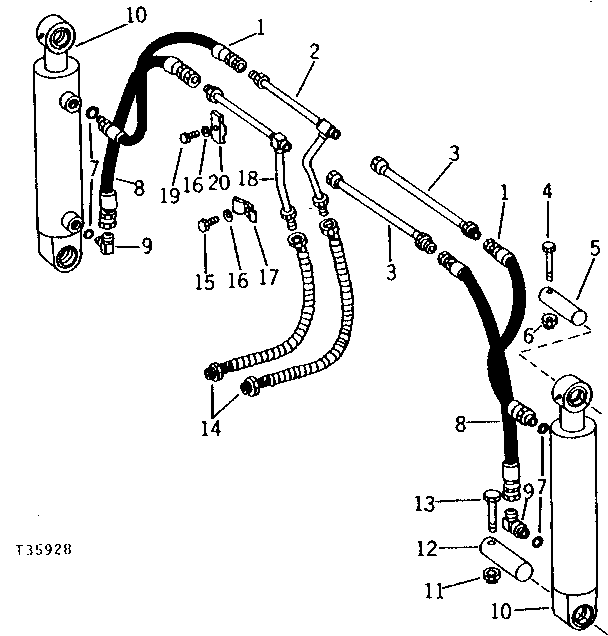

REPLACEMENT MULTI-PURPOSE BUCKET CYLINDER, HOSES AND PINS [02F15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT73323	2	HYDRAULIC HOSE - FABRICATE	431 MM LONG (7/8" X 17")
2	AT42371	1	TUBE	LEFT UPPER
3	AT42370	2	TUBE	RIGHT
4	19H3550	2	Cap Screw	HS, SAE 8, 1/2" X 4"
5	T77801	2	PIN FASTENER	-
6	BP12214	2	Lock Nut	-
7	R26906	4	O-Ring	-
8	AT42366	2	HYDRAULIC HOSE - FABRICATE	609 MM LONG (7/8" X 24")
9	M48579	2	ELBOW FITTING	(SUB FOR AR26724, THIS APPLICATION)
10	-	2	Part 10	( AR104540 NO LONGER AVAILABLE)
11	BP12214	2	Lock Nut	-
12	T77800	2	PIN FASTENER	-
13	19H3550	2	Cap Screw	HS, SAE 8, 1/2" X 4"
14	AT27673	2	HYDRAULIC HOSE - FABRICATE	1 067 MM LONG (1/2" X 1-1/16" X 42")
15	19H2676	1	Cap Screw	3/8" X 1"
16	12H304	3	Lock Washer	3/8"
17	T32703	1	CLAMP	-
18	AT42368	1	TUBE	LEFT LOWER
19	19H3385	2	Cap Screw	1/2" X 1-1/8"
20	T38967	2	CLAMP	-

REPLACEMENT MULTI-PURPOSE BUCKET CYLINDER, HOSES AND PINS [02F15]
