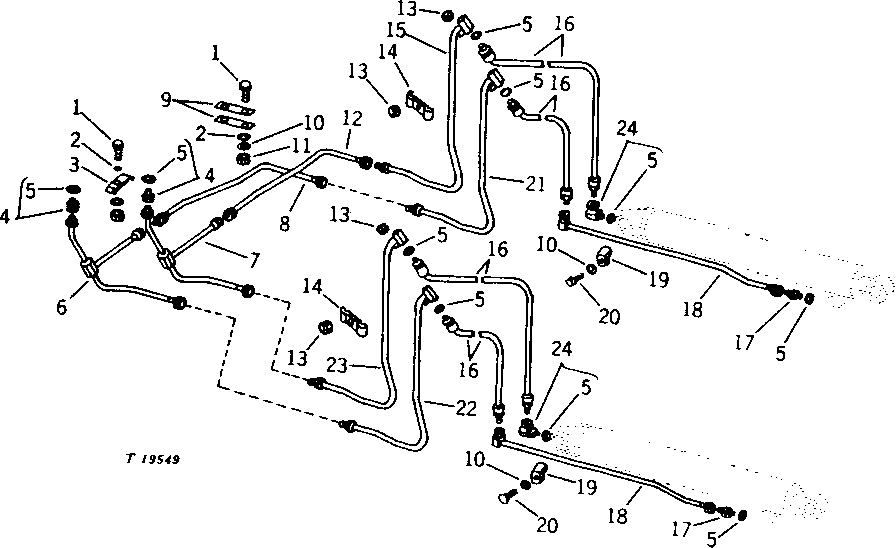

OIL LINES AND FITTINGS (LOADER BOOM CIRCUIT) [02E03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1765	3	Cap Screw	3/8" X 1-3/4"
2	24H1305	3	Washer	13/32" X 13/16" X 0.065"
3	U17145	1	STRAP	(SUB FOR U16862, THIS APPLICATION)
4	AU14300	2	ADAPTER	UNION, 1" X 1-1/16"
5	U12547	10	O-Ring	-
6	AU14290	1	OIL LINE	BOOM DROP
7	AU14291	1	OIL LINE	BOOM RAISE
8	AU14294	1	TUBE	BOOM DROP (CROSSOVER)
9	U17145	2	STRAP	-
10	12H304	5	Lock Washer	3/8"
11	14H812	3	NUT	3/8"
12	AU14295	1	OIL LINE	BOOM RAISE (CROSSOVER)
13	T11234	4	Lock Nut	-
14	T32703	2	CLAMP	-
15	AT32601	1	TUBE	BOOM RAISE L.H.
16	AT31964	4	HYDRAULIC HOSE - FABRICATE	533.4 MM (3/4" X 21") LONG
17	T32690	2	THREADED NIPPLE	-
18	AT32585	2	OIL LINE	-
19	T32691	2	ANGLE	-
20	19H2021	2	Cap Screw	3/8" X 5/8"
21	AT32600	1	OIL LINE	BOOM DROP, L.H.
22	AT32594	1	OIL LINE	BOOM DROP, R.H.
23	AT32595	1	TUBE	BOOM, RAISE, R.H.
24	AU12366	2	ELBOW FITTING	UNION, 90°

OIL LINES AND FITTINGS (LOADER BOOM CIRCUIT) [02E03]
