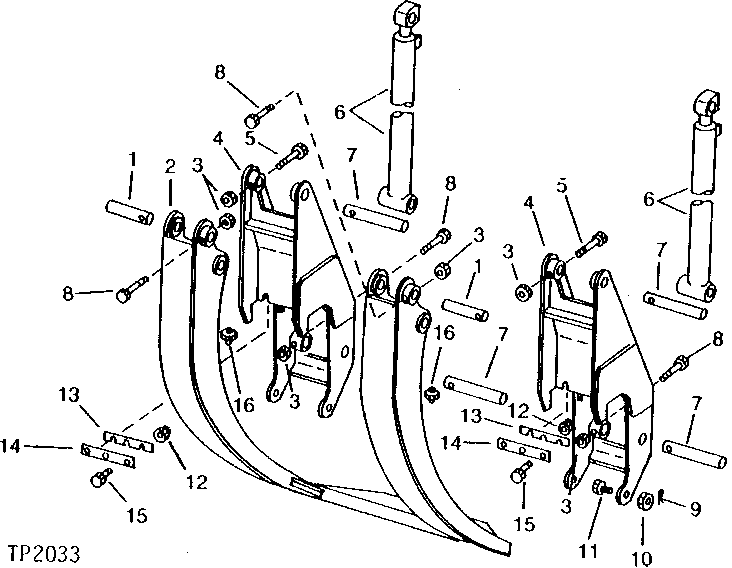

LUMBER FORK GRAPPLE CLAMP AND CYLINDERS [02F22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T30997	2	PIN	-
2	-	1	Part 2	(AT44978 NO LONGER AVAILABLE)
3	14H1040	6	Nut	1/2", (SUB FOR 14H809)
4	AT68084	2	SUPPORT	(SUB FOR AT29980)
5	19H3550	2	Cap Screw	1/2" X 4"
6	AU42639	2	CYLINDER	-
7	T30986	4	PIN	-
8	19H3544	4	Cap Screw	1/2" X 4-1/2"
9	11H242	4	COTTER PIN	5/32" X 2-1/2"
10	14H872	4	NUT	1"
11	19H2246	4	CAP SCREW	1" X 2-1/4"
12	T25879	4	Nut	3/4"
13	T71117	1	STRAP	(SUB FOR T31228)
14	-	2	Part 14	( T32553 NO LONGER AVAILABLE) (SUB T71116 IF AVAILABLE)
15	19H3027	4	Cap Screw	3/4" X 3-1/2"
16	JD7759	2	Lubrication Fitting	STRAIGHT, 1/8"
..	-	1	Part 17	(AT46952 NO LONGER AVAILABLE) (WITH GRAPPLE CLAMP)

LUMBER FORK GRAPPLE CLAMP AND CYLINDERS [02F22]
