Открытый узел

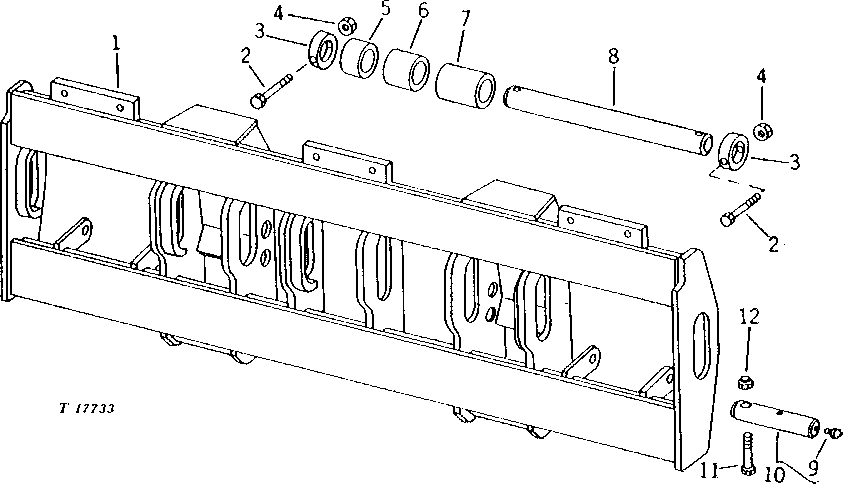

LUMBER FORK FRAME AND LOAD ARM SHAFT [02E11]

LUMBER FORK FRAME AND LOAD ARM SHAFT [02E11]

LUMBER FORK FRAME AND LOAD ARM SHAFT [02E11]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

LUMBER FORK FRAME AND LOAD ARM SHAFT [02E11]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT32164	1	FRAME	(WITH DUAL LUMBER CLAMPS) (SUB FOR AT35993 WITH SINGLE LUMBER CLAMPS) (INCLUDES AT31232, AT31233 AND T31243)
1	-	1	Part 3	(A) (WITHOUT GRAPPLE CLAMP)
1	AT46953	1	FRAME	(B) (INCLUDES AT31232, AT31233 AND T31243) (WITH GRAPPLE CLAMP)
1	AT30348	1	FRAME	(WITHOUT LUMBER CLAMP)
2	19H2224	4	CAP SCREW	(A) (B) 1/2" X 4-3/4"
3	T30977	4	BUSHING	(A) (B)
4	14H1040	4	Nut	(A) (B) 1/2", (SUB FOR 14H809)
5	28H3310	6	SPACER	(A) (B) PIPE, 3" X 2"
6	28H2681	2	SPACER	(A) (B) PIPE, 3" X 3"
7	28H3311	2	SPACER	(A) (B) PIPE, 3" X 4-1/2"
8	T31066	2	PIN	(A) (B)
9	JD7759	4	Lubrication Fitting	(A) (B) STRAIGHT, 1/8"
10	AU14012	4	PIN FASTENER	(A) (B) (BOOM)
11	19H1868	4	CAP SCREW	(A) (B) 1/2" X 3-3/4"
12	BP12214	4	Lock Nut	(A) (B) (SUB FOR U12622)
..	-	1	Part 16	(WITHOUT GRAPPLE CLAMP) (AT46957 NO LONGER AVAILABLE)
..	-	1	Part 17	(AT46952 NO LONGER AVAILABLE) (WITH GRAPPLE CLAMP)
