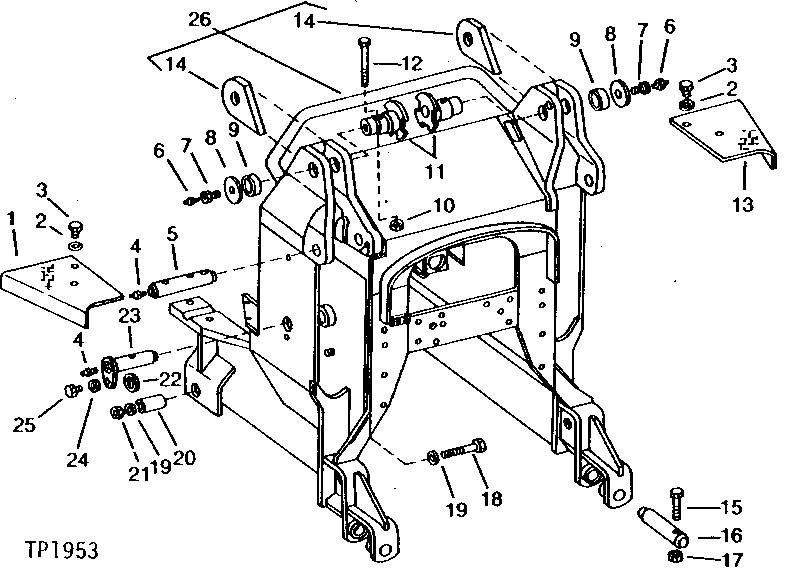

LOADER FRAME (SERIAL NO. 208680- ) [02D05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T32712	1	FENDER	R.H.
2	12H304	4	Lock Washer	3/8"
3	19H1648	4	Cap Screw	3/8" X 3/4"
4	T162396	4	Lubrication Fitting	STRAIGHT, 1/8", (SUB FOR JD7759 OR JD7798)
5	T32671	2	PIN	-
6	JD7797	2	Lubrication Fitting	STRAIGHT, 1/4"
7	T32824	2	SCREW	-
8	P50456	2	Washer	-
9	U17170	2	BUSHING	-
10	K40014	2	Lock Nut	(SUB FOR BP12214, THIS APPLICATION)
11	AT31940	2	PIN FASTENER	-
12	19H1840	2	CAP SCREW	1/2" X 5-1/2"
13	T32713	1	FENDER	L.H.
14	T31630	2	BRACKET	FRONT
15	19H1912	2	Cap Screw	3/8" X 3-1/2"
16	U17266	2	PIN	-
17	T11234	2	Lock Nut	-
18	19H3313	2	Cap Screw	1" X 4-1/2"
19	T47806	4	Washer	(SUB FOR R30399, THIS APPLICATION)
20	T47055	2	BUSHING	-
21	T44249	2	LOCK NUT	-
22	28H1596	2	WASHER	1/2" X .312"
23	AT31949	2	PIN	-
24	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
25	19H3385	2	Cap Screw	1/2" X 1-1/8"
26	AT31920	1	FRAME	-

LOADER FRAME (SERIAL NO. 208680- ) [02D05]
