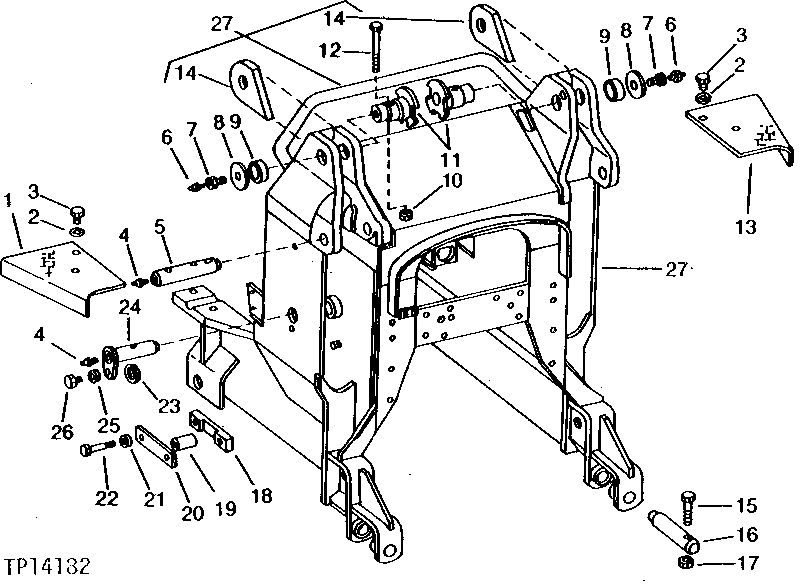

LOADER FRAME (SERIAL NO. -208679) [02D04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T32712	1	FENDER	R.H.
2	12H304	4	Lock Washer	3/8"
3	19H1648	4	Cap Screw	3/8" X 3/4"
4	T162396	4	Lubrication Fitting	STRAIGHT, 1/8", (SUB FOR JD7759 OR JD7798)
5	T32671	2	PIN	-
6	JD7797	2	Lubrication Fitting	STRAIGHT, 1/4"
7	T32824	2	SCREW	-
8	P50456	2	Washer	-
9	U17170	2	BUSHING	-
10	BP12214	2	Lock Nut	(SUB FOR U12622)
11	AT31940	2	PIN FASTENER	-
12	19H1840	2	CAP SCREW	1/2" X 5-1/2"
13	T32713	1	FENDER	L.H.
14	T31630	2	BRACKET	FRONT
15	19H1912	2	Cap Screw	3/8" X 3-1/2"
16	U17266	2	PIN	-
17	T11234	2	Lock Nut	-
18	U11134	2	RETAINER	-
19	U17212	2	BUSHING	-
20	U20039	2	STRAP	-
21	12H236	4	Lock Washer	3/4"
22	19H2725	4	Cap Screw	3/4" X 3-3/4"
23	28H1596	2	WASHER	0.546" X 0.840" X 5/16", 1/2" X .312"
24	AT31949	2	PIN	-
25	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
26	19H3385	2	Cap Screw	1/2" X 1-1/8"
27	-	1	Part 27	(SUB AT31920) (ALSO ORDER (4) T47806, (2) T44249 AND (2) 19H3313)

LOADER FRAME (SERIAL NO. -208679) [02D04]
