Открытый узел

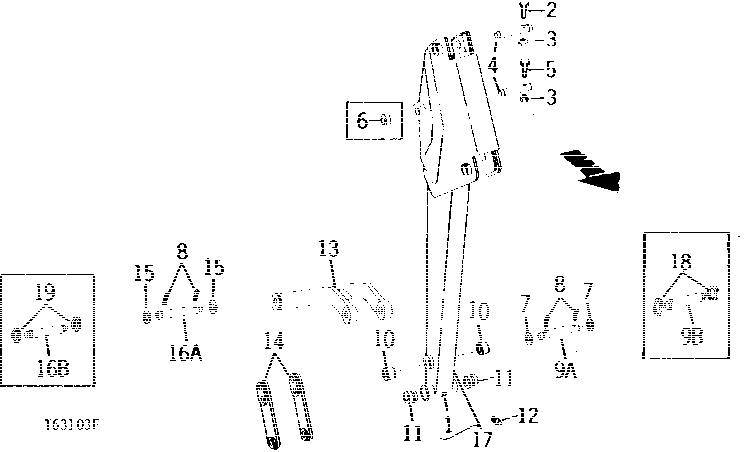

DIPPERSTICK (9300 BACKHOE) [02G15]

DIPPERSTICK (9300 BACKHOE) [02G15]

DIPPERSTICK (9300 BACKHOE) [02G15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DIPPERSTICK (9300 BACKHOE) [02G15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T41314	1	PIVOT	(A) (B)
2	19H3550	1	Cap Screw	1/2" X 4"
3	BP12214	2	Lock Nut	(SUB FOR U12622)
4	U15822	2	PIN	(ONE WITH BUCKET CYLINDER AND ONE WITH CROWD CYLINDER)
4	T39918	1	PIN	(CROWD)
5	19H1781	1	CAP SCREW	1/2" X 3-1/2"
6	T34423	2	BUSHING	(A)
7	U11649	2	WASHER	-
7	U11649	2	WASHER	-
8	11H221	4	COTTER PIN	3/8" X 2-1/2"
8	11H221	4	COTTER PIN	3/8" X 2-1/2"
10	U11121	2	BUSHING	(A) (B) (SUB FOR T34413)
11	T34414	2	BUSHING	(A) (B)
11	T34301	2	BUSHING	(B)
12	JD7759	1	Lubrication Fitting	STRAIGHT, 1/8"
13	T39046	1	LINK	-
14	T34427	2	LINK	(FOR 457.2 MM (18"), 609.6 MM (24"), 762.0 MM (30") AND 914.4 MM (36") BUCKETS)
14	T37187	2	LINK	(FOR 304.8 MM (12") AND 406.4 MM (16") BUCKETS)
15	U11650	2	WASHER	-
15	U11650	2	WASHER	-
17	AT33441	1	DIPPERSTICK	WITH BUSHINGS (INCLUDES ALL PARTS IDENTIFIED BY (A): (SUB AT43194, T44275, 19H3169 AND U14555)
17	AT43194	1	DIPPERSTICK	INCLUDES ALL PARTS IDENTIFIED BY (B):
18	T59452	2	SNAP RING	-
19	T59445	2	SNAP RING	-
9A	T34425	1	PIN	-
9A	T34425	1	PIN	-
9B	T59448	1	PIN FASTENER	(SUB T34425, (2) U11649 AND (2) 11H221)
16A	T34428	1	PIN FASTENER	-
16A	T34428	1	PIN FASTENER	-
16B	T59449	1	PIN FASTENER	(SUB T34428, (2) U11650 AND (2) 11H221)
