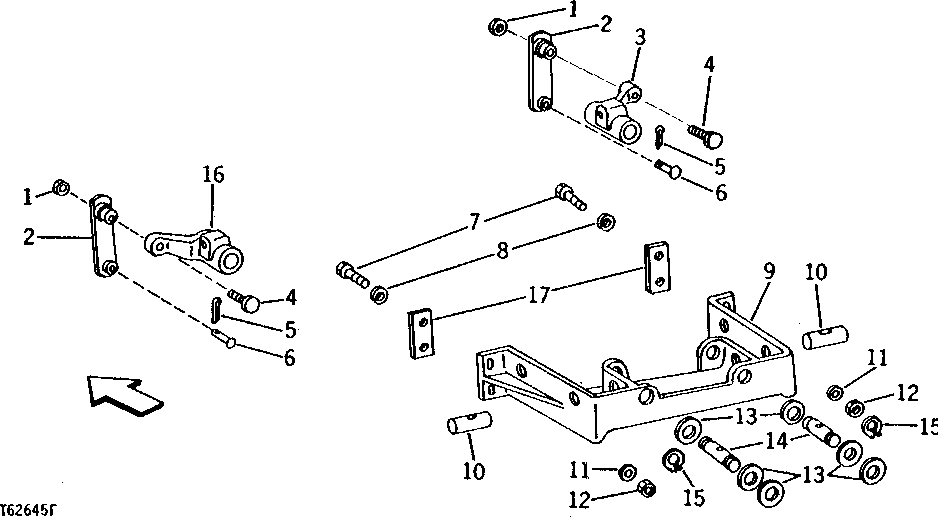

BACKHOE LEVER MOUNTING FRAME (9300 BACKHOE) (SERIAL NO. 044298- ) [02H16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H785	2	Nut	5/16"
2	AT59836	2	LINK	-
3	T53972	1	PIVOT	R.H.
4	19H2569	2	Cap Screw	5/16" X 1-5/8"
5	11M7079	2	Cotter Pin	2.500 X 12 MM
6	U11004	2	Pin Fastener	(SUB FOR H1609B, THIS APPLICATION)
7	19H2732	4	Cap Screw	3/8" X 2-3/4"
8	24H1305	4	Washer	13/32" X 13/16" X 0.065"
9	T53970	1	SUPPORT	-
10	U16010	2	PIN FASTENER	-
11	12H304	4	Lock Washer	3/8"
12	14H812	4	NUT	3/8"
13	24H1274	6	Washer	49/64" X 1-1/4" X 0.048"
14	T53974	2	PIN FASTENER	-
15	T53977	4	SNAP RING	-
16	T74317	1	LEVER	L.H. (SUB T53973)
17	T34285	2	STRAP	-

BACKHOE LEVER MOUNTING FRAME (9300 BACKHOE) (SERIAL NO. 044298- ) [02H16]
