Открытый узел

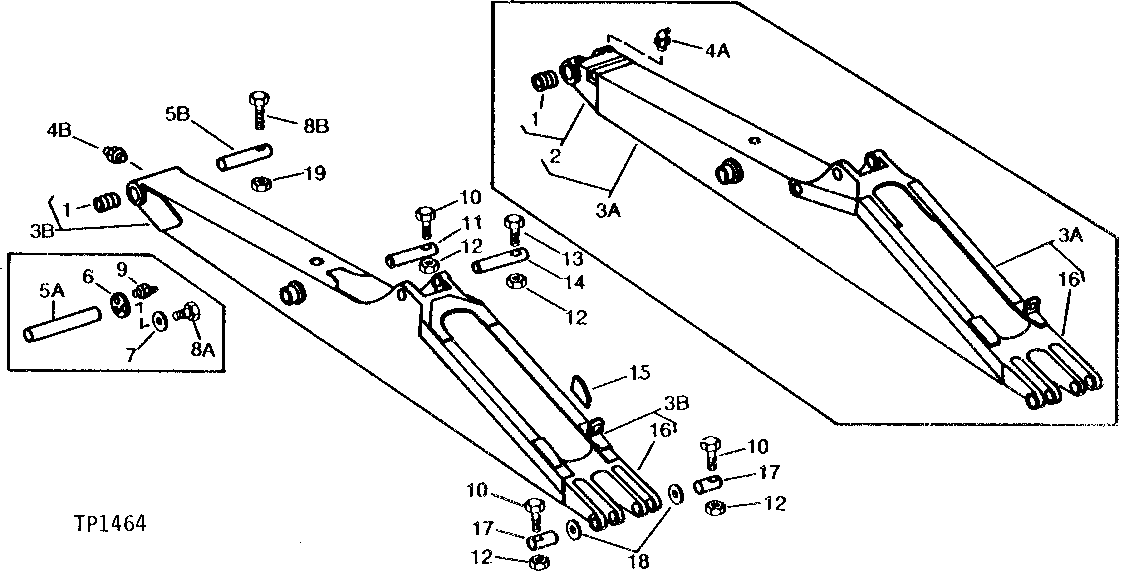

BACKHOE BOOM (9300 BACKHOE) [02G14]

BACKHOE BOOM (9300 BACKHOE) [02G14]

BACKHOE BOOM (9300 BACKHOE) [02G14]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BACKHOE BOOM (9300 BACKHOE) [02G14]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T33933	2	Bushing	-
2	AT32994	1	PIVOT	(A)
6	T33945	2	WASHER	-
7	12H304	4	Lock Washer	3/8"
9	JD7797	1	Lubrication Fitting	STRAIGHT, 1/4"
10	19H1781	3	CAP SCREW	1/2" X 3-1/2"
11	T37135	1	PIN	(A)
11	T68031	1	PIN FASTENER	(C)
12	U12622	4	LOCK NUT	UPPER BOOM WITH BUSHINGS
13	19H1868	1	CAP SCREW	1/2" X 3-3/4"
14	T39918	1	PIN	(C)
14	U15822	1	PIN	(A)
15	T44022	1	WEDGE	(SUB FOR U16970 AND T43740, THIS APPLICATION)
16	T35902	1	PIVOT	-
17	T125914	2	PIN FASTENER	(SUB FOR T34529)
18	U11649	1	WASHER	-
19	U14555	1	Lock Nut	-
3A	AT37152	1	MAIN BOOM	(SUB AT64858)
3B	AT64858	1	BACKHOE BOOM	(SUB FOR AT37152) (ALSO ORDER AT64860, AT64861, T68031, T39918 AND (2) AT64862)
4A	JD7759	2	Lubrication Fitting	(A) STRAIGHT, 1/8"
4B	JD7759	1	Lubrication Fitting	(C) STRAIGHT, 1/8"
5A	T33948	1	PIN	-
5B	T44275	1	PIN FASTENER	-
8A	19H2676	4	Cap Screw	3/8" X 1"
8B	19H3169	4	Cap Screw	5/8" X 4-1/4"
