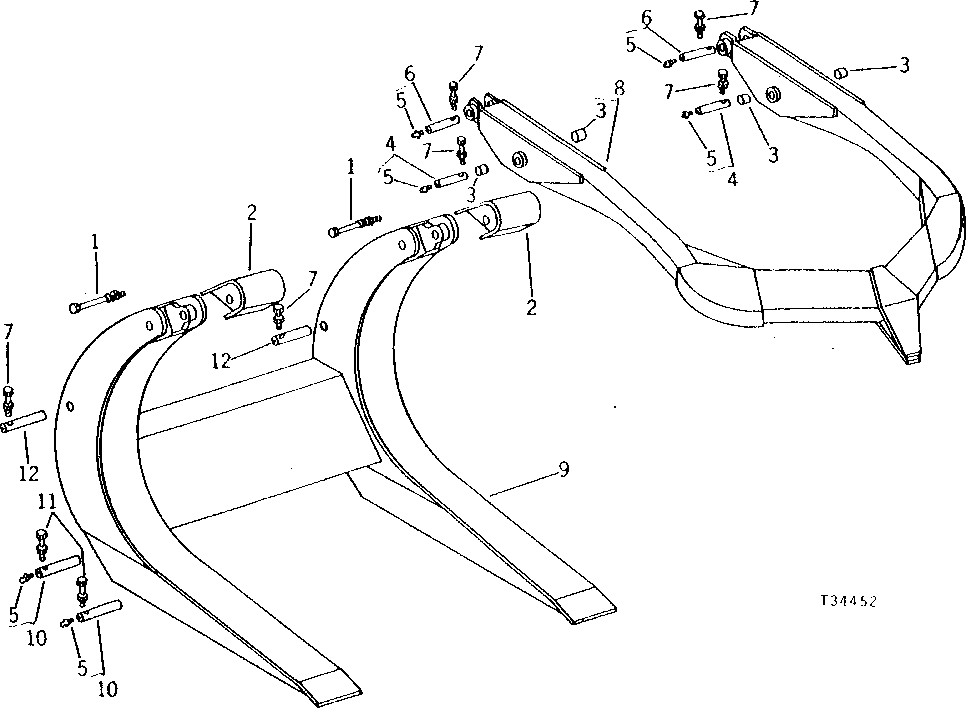

7712 LOG LOADER MAIN FRAME AND GRAPPLE [02G02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	08H4253	2	CAP SCREW	1/2" X 8-1/2"
1	12H301	2	Lock Washer	1/2"
1	14H1040	2	Nut	1/2", (SUB FOR 14H809)
2	-	2	Part 4	( AU40401 USE IF AVAILABLE)
3	U13486	4	BUSHING	-
4	AU40139	2	PIN FASTENER	WITH LUBRICATION FITTING
5	JD7759	8	Lubrication Fitting	1/4"
6	AU40332	2	PIN FASTENER	WITH LUBRICATION FITTING
7	19H1912	6	Cap Screw	3/8" X 3-1/2"
7	T11234	6	Lock Nut	-
8	-	1	Part 11	( AT32260 USE IF AVAILABLE)
9	-	1	Part 12	( AT32183 USE IF AVAILABLE)
10	AU14012	4	PIN FASTENER	-
11	19H1868	4	CAP SCREW	1/2" X 3-3/4"
11	BP12214	4	Lock Nut	(SUB FOR U12622)
12	U40250	2	Pin	-

7712 LOG LOADER MAIN FRAME AND GRAPPLE [02G02]
