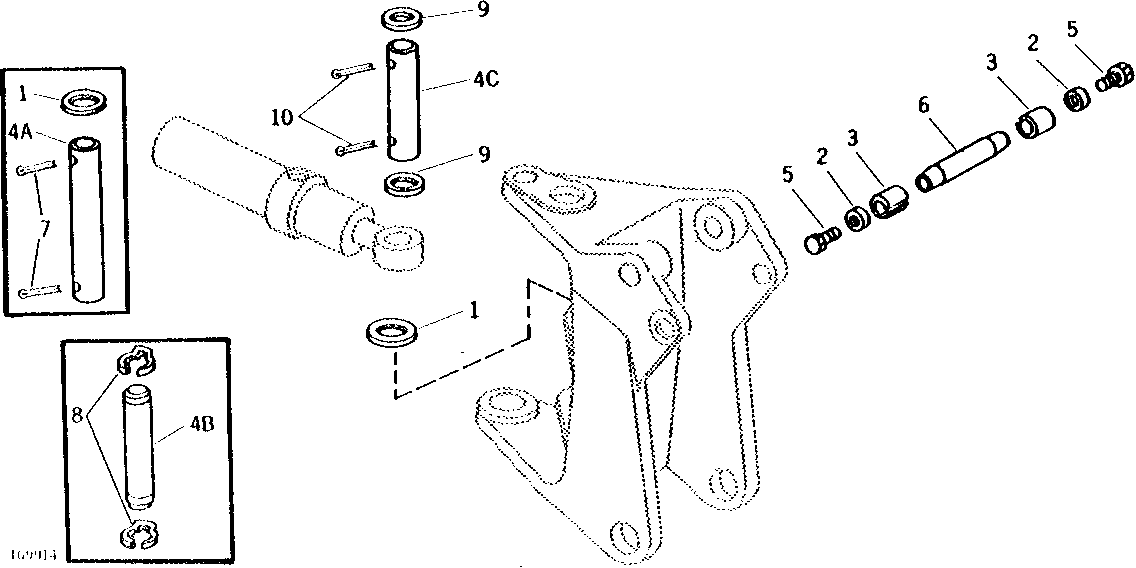

SWING AND BOOM CYLINDER PIN (9550 BACKHOE) [03B01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U11649	4	WASHER	-
2	U43183	2	Washer	TAPERED PIN
3	U43182	2	TAPERED SLEEVE	WEDGE
5	19H2994	2	Cap Screw	HS, SAE 8, 5/8" X 1-1/2"
6	U43219	1	PIN	TAPERED, BOOM, CYLINDER TO SWING FRAME
7	11H221	4	COTTER PIN	3/8" X 2-1/2"
8	T59452	4	SNAP RING	-
9	U11649	4	WASHER	-
10	11H221	4	COTTER PIN	3/8" X 2-1/2"
4A	T37598	2	PIN	SWING CYLINDER ROD END
4B	T59453	2	GROOVE PIN	SWING CYLINDER ROD END, (SUB FOR T37598, (2) U11649 AND (2) 11H221, THIS APPLICATION)
4C	T37598	2	PIN	SWING CYLINDER ROD END

SWING AND BOOM CYLINDER PIN (9550 BACKHOE) [03B01]
