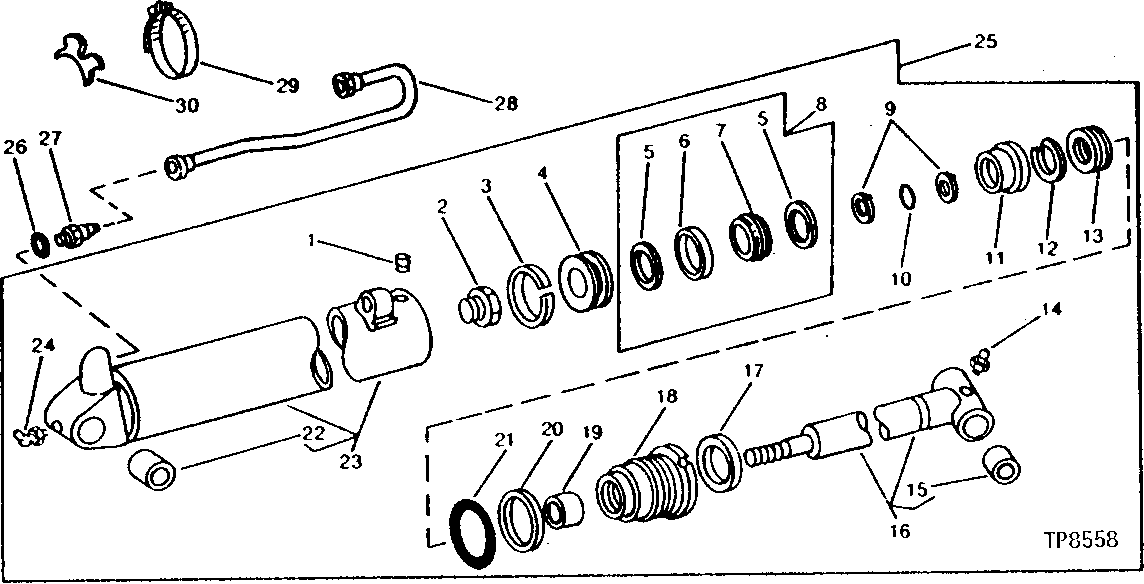

REPLACEMENT BACKHOE BUCKET CYLINDER (9300 BACKHOE) [02I14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	22H1077	1	SET SCREW	1/4" X 5/16"
2	L2235CU	1	LOCK NUT	-
3	U17217	1	WEAR RING	(K)
4	T36039	1	PISTON	OUTER
5	-	2	Part 5	(ORDER RE11903)
6	-	1	Part 6	(ORDER RE11903)
7	-	1	Part 7	(ORDER RE11903)
8	RE11903	1	SEAL	(K)
9	R78389	2	WASHER	(K)
10	R29463	1	O-Ring	(K)
11	R78222	1	PISTON	INNER
12	W11229	1	RING	-
13	R76790	1	PACKING	(K)
14	JD7759	1	Lubrication Fitting	-
15	T25898	2	BUSHING	-
16	AT32777	1	HYDRAULIC CYLINDER ROD	-
17	U11022	1	SEAL	(K)
18	R80919	1	GUIDE	(SUB FOR T57006)
19	U41822	1	WEAR RING	(K)
20	R79101	1	Back-Up Ring	(K) (SUB FOR T42045, THIS APPLICATION)
21	F1430R	1	O-Ring	(K)
22	U10666	2	BUSHING	-
23	AR90637	1	HYDRAULIC CYLINDER BARREL	-
24	JD7763	1	Lubrication Fitting	-
25	-	1	Part 25	RE12720 NO LONGER AVAILABLE
26	R26906	1	O-Ring	(K)
27	R27270	1	Fitting	-
28	AT63290	1	LINE	-
29	AC15595	1	Clamp	(SUB FOR AT63291)
30	T66715	1	SPACER	-
