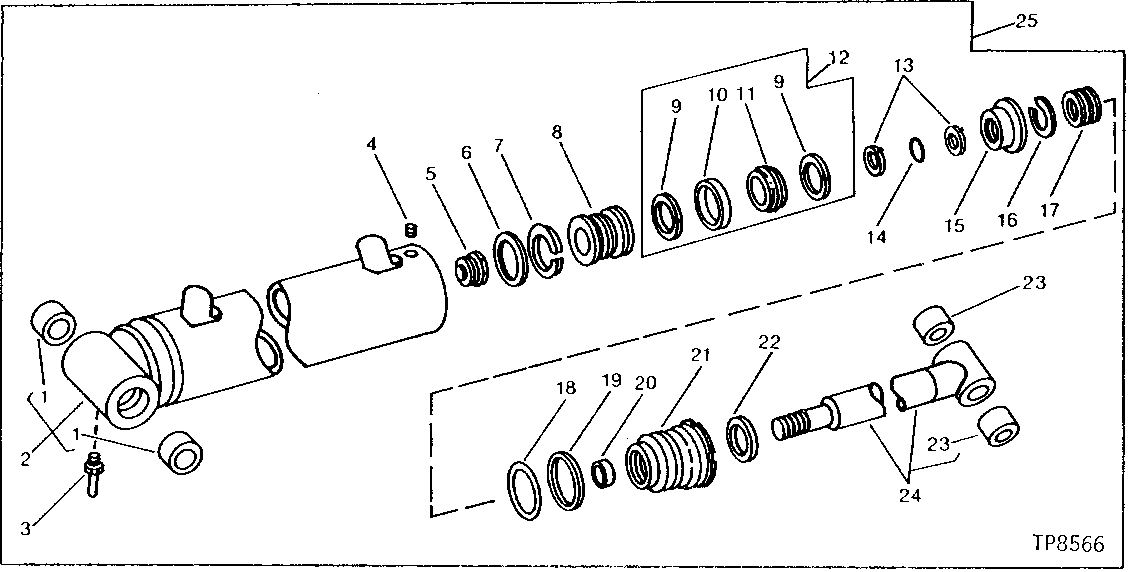

REPLACEMENT BACKHOE BOOM CYLINDER (9300 BACKHOE) [02I10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U10668	2	LINK	-
2	AR90448	1	HYDRAULIC CYLINDER BARREL	-
3	JD7782	1	Lubrication Fitting	-
4	22H1077	1	SET SCREW	1/4" X 5/16"
5	U10750	1	LOCK NUT	-
6	U45231	1	PISTON RING	-
7	U17225	1	WEAR RING	(K)
8	T33663	1	PISTON	OUTER
9	-	2	Part 9	(ORDER RE11905)
10	-	1	Part 10	(ORDER RE11905)
11	-	1	Part 11	(ORDER RE11905)
12	RE11905	1	SEAL	(K)
13	R78391	2	BACK-UP RING	(K)
14	U10289	1	O-Ring	(K)
15	R78221	1	PISTON	INNER
16	W11229	1	RING	-
17	R76790	1	PACKING	(K)
18	P46765	1	O-RING	(K)
19	R79001	1	Back-Up Ring	(K) (SUB FOR T42552, THIS APPLICATION)
20	U42716	1	WEAR RING	(K)
21	R80944	1	GUIDE	(SUB FOR T57009)
22	U11022	1	SEAL	(K)
23	U14111	2	BUSHING	-
24	AT33000	1	ROD	-
25	-	1	Part 25	( RE12719 NO LONGER AVAILABLE)
