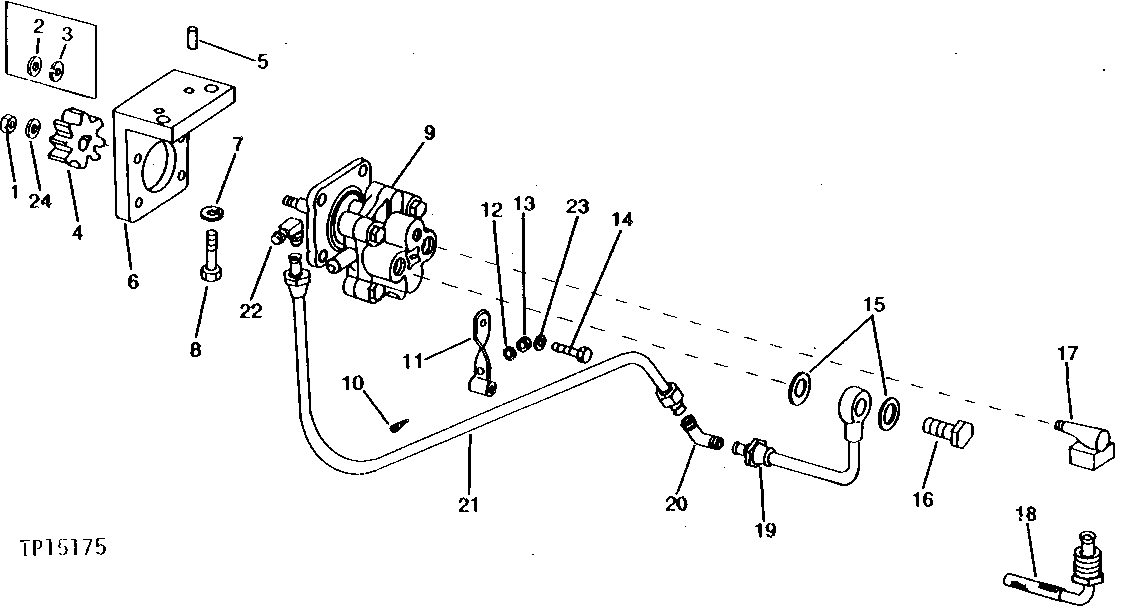

NO. 3325 POWER WINCH PUMP AND OIL LINES [01F22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H650	1	Nut	5/16"
2	12H303	1	Lock Washer	5/16", (SUB T27860, THIS APPLICATION)
3	24H1685	1	Washer	11/32" X 47/64" X 0.083", (SUB T27860, THIS APPLICATION)
4	T19761	1	GEAR	(8 TEETH)
5	T13381	2	DOWEL PIN	-
6	T25005	1	SUPPORT	-
7	12H304	2	Lock Washer	3/8"
8	19H3483	2	Cap Screw	3/8" X 1-1/8"
9	AT33822	1	HYDRAULIC PUMP	-
10	21H1300	1	SCREW	0.190" X 3/8"
11	T19764	1	CLAMP	-
12	12H246	1	LOCK WASHER	0.190"
13	14H778	1	Nut	0.190"
14	19H2127	4	Cap Screw	5/16" X 7/8"
15	T19769	2	WASHER	-
16	T19768	1	HOLLOW SCREW	-
17	M1342T	1	ELBOW FITTING	90°
18	AT25232	1	OIL LINE	INTAKE
19	AT20651	1	LINE	PRESSURE
20	T19821	1	ELBOW FITTING	-
21	AT20658	1	LINE	PRESSURE
22	M42830	1	Elbow Fitting	(SUB FOR AR26635) 90°
23	12H303	4	Lock Washer	5/16"
24	T27860	1	Washer	-

NO. 3325 POWER WINCH PUMP AND OIL LINES [01F22]
