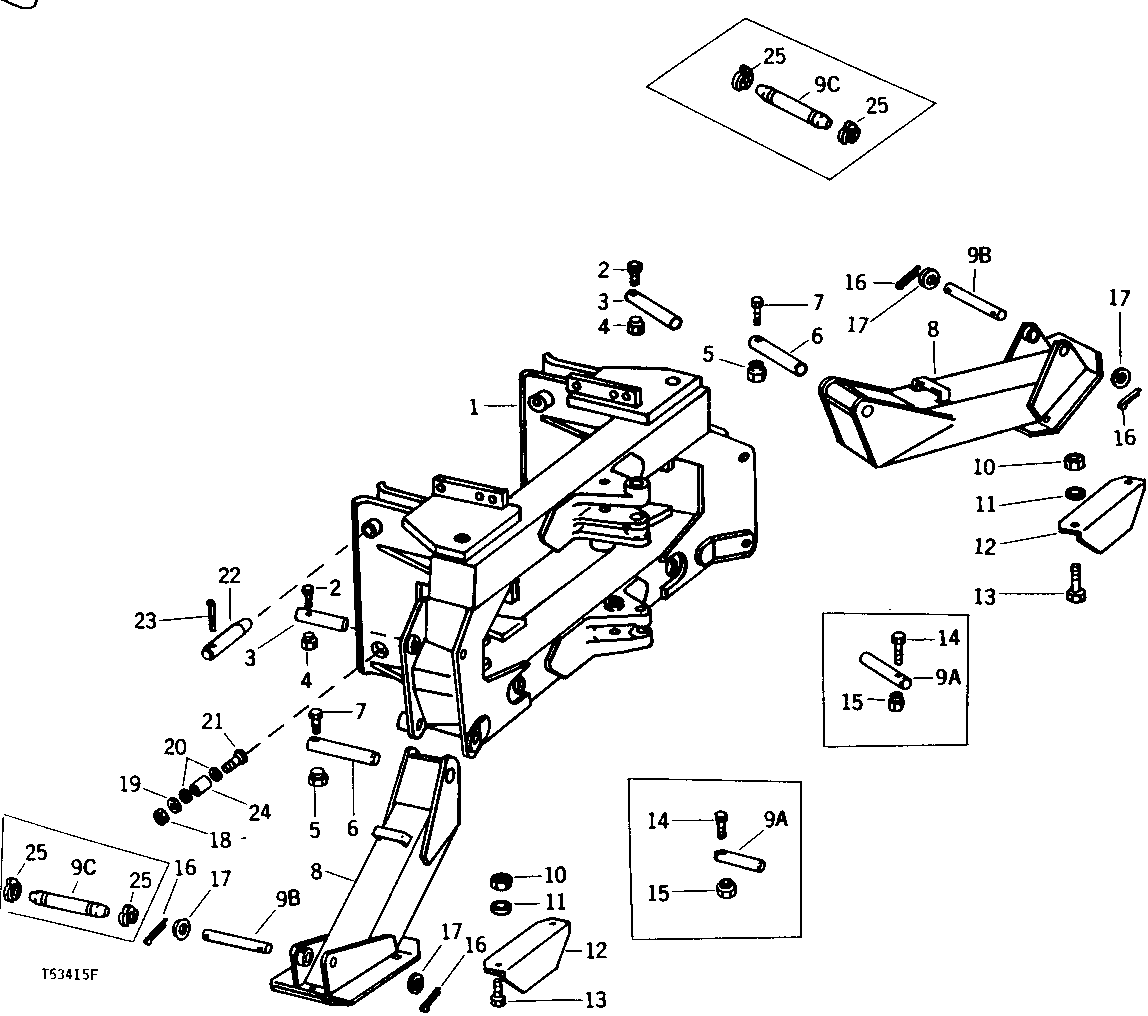

MAIN FRAME AND STABILIZER (9250 BACKHOE) [02F08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT38898	1	FRAME	-
2	19H2855	2	Cap Screw	3/8" X 3-1/4"
3	U40360	2	PIN	STABILIZER CYLINDER UPPER
4	T11234	12	Lock Nut	3/8"
5	BP12214	2	Lock Nut	1/2", (SUB FOR U12622)
6	U40359	2	PIN	PIVOT, STABILIZER
7	19H3520	2	Cap Screw	1/2" X 3-1/4"
8	AU40390	2	STABILIZER	-
10	14H1039	4	Nut	5/8"
11	12H294	4	Lock Washer	5/8"
12	T81868	2	ANGLE	(SUB FOR U10940)
13	19H1708	4	CAP SCREW	5/8" X 1-3/4"
14	19H3031	2	Cap Screw	3/8" X 2-1/2"
15	T11234	2	Lock Nut	3/8"
16	11H223	4	COTTER PIN	3/8" X 2"
17	24H1498	4	Washer	1-9/32" X 2-1/8" X 0.120"
18	14H794	2	Nut	3/4"
19	12H236	2	Lock Washer	3/4"
20	24H1236	4	Washer	13/16" X 2" X 0.149"
21	19H3196	2	Cap Screw	3/4" X 4"
22	U16055	2	PIN	PIVOT, SIDE PLATE
23	11H277	2	COTTER PIN	1/2" X 4"
24	U16401	2	BUSHING	-
25	T59447	4	Snap Ring	-
9A	U40363	1	PIN FASTENER	(SUB T43383, 11H223 AND (2) 24H1498)
9B	T43383	2	Pin Fastener	PIVOT
9C	T59461	2	PIN FASTENER	PIVOT, (SUB T43383, (2) 11H223 AND (2) 24H1498)

MAIN FRAME AND STABILIZER (9250 BACKHOE) [02F08]
