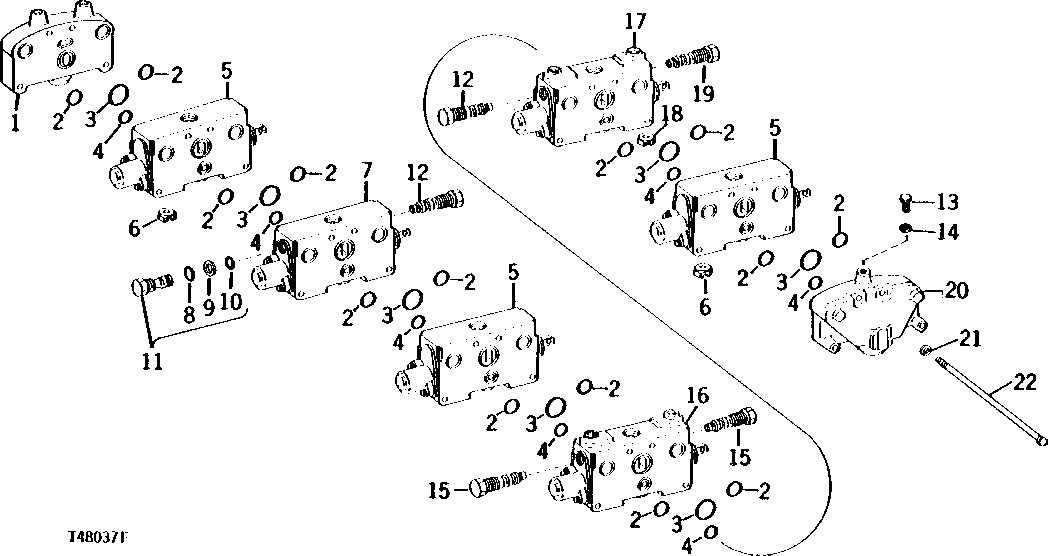

CONTROL VALVES (9550 BACKHOE) [03B20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T34295	1	PORT PLATE	PORT, L.H.
2	U11326	14	O-Ring	(A)
3	U15415	7	O-Ring	(A)
4	W22367	7	O-RING	(A)
5	AT64308	3	VALVE	BUCKET AND STABILIZER, COMPLETE, (SUB FOR AT33325)
6	U44064	2	ORIFICE	-
7	AT33326	1	VALVE	CROWD, COMPLETE
8	P47889	1	O-Ring	-
9	W23690	1	Back-Up Ring	(SUB FOR W19734)
10	R459R	1	O-Ring	-
11	AW15077	1	PLUG	-
12	AT39061	2	RELIEF VALVE	17 238 KPA (173 BAR) (2500 PSI)
13	19H2472	3	Cap Screw	1/2" X 1", (VALVE TO VALVE BRACKET)
14	12H301	3	Lock Washer	1/2", (VALVE TO VALVE BRACKET)
15	AT33323	1	PRESSURE RELIEF VALVE	16 376 KPA (164 BAR) (2375 PSI)
16	AT33328	1	VALVE	SWING, COMPLETE
17	AT33327	1	VALVE	-
18	T34298	1	ORIFICE	5.56 MM (.219")
19	AT39062	1	PRESSURE RELIEF VALVE	18 961 KPA (190 BAR) (2750 PSI)
20	T34296	1	END PLATE	ENID, R.H.
21	12H304	4	Lock Washer	3/8"
22	T34299	4	CAP SCREW	-
..	-	1	Part 23	(AT64309 NO LONGER AVAILABLE FURNISH COMPONENT PARTS) SIX SECTION, OPEN CENTER, COMPLETE, (SUB FOR AT46842)
..	-	1	Part 24	VALVE REPAIR (AT52173 NO LONGER AVAILABLE FURNISH COMPONENT PARTS)
