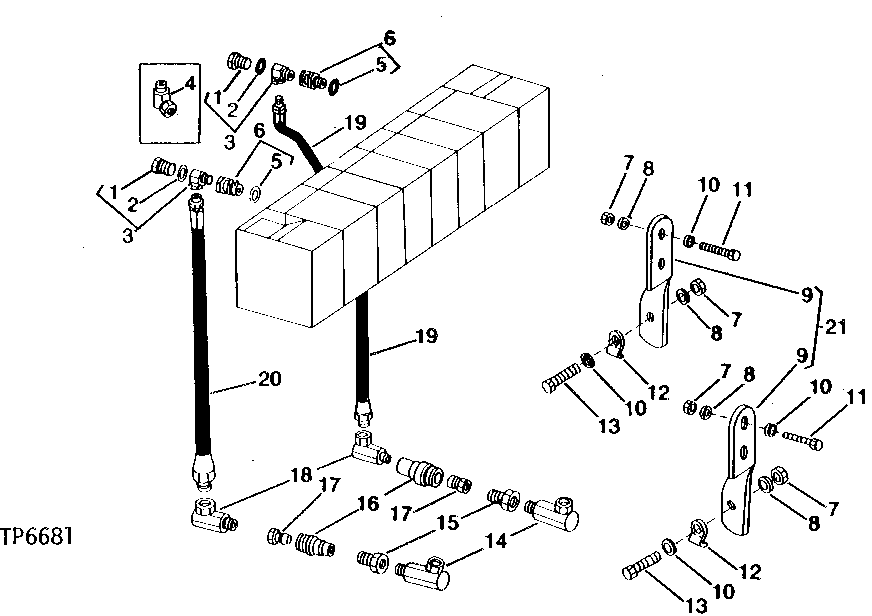

BULLDOZER SELECTOR VALVE TO BACKHOE CONTROL VALVE (9550 BACKHOE) [03C09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U13982	2	FITTING	UNION
2	U12547	2	O-Ring	-
3	AT33316	2	ADAPTER	UNION, 90°
4	U11754	1	ELBOW FITTING	UNION, 45° (NO LONGER REQUIRED)
5	R29936	5	O-Ring	-
6	AU13375	2	FITTING	UNION, STRAIGHT
7	14H812	6	NUT	3/8"
8	12H304	6	Lock Washer	3/8"
9	T58686	2	BRACKET	(SUB FOR T54133) (SUB AT56723)
10	24H1305	6	Washer	13/32" X 13/16" X 0.065"
11	19H3483	4	Cap Screw	3/8" X 1-1/8"
12	U15939	2	Clamp	(SUB FOR U13667)
13	19H3239	2	Cap Screw	3/8" X 1-1/4"
14	AP23222	2	ELBOW FITTING	UNION, 90°
15	15H616	2	PIPE BUSHING	1" X 3/4"
16	AT39581	2	HYDR. QUICK COUPLER SOCKET	-
17	AT33970	2	HYDR. QUICK COUPLER PLUG	-
18	AR29459	2	UNION FITTING	UNION, 90°
19	AT33318	1	HYDRAULIC HOSE - FABRICATE	914 MM (1" X 36") LONG
20	AT43703	1	HYDRAULIC HOSE - FABRICATE	864 MM (1" X 34") LONG
21	AT56723	1	KIT	HOSE BRACKET (INCLUDES TWO BRACKETS)

BULLDOZER SELECTOR VALVE TO BACKHOE CONTROL VALVE (9550 BACKHOE) [03C09]

Нет текстового описания
