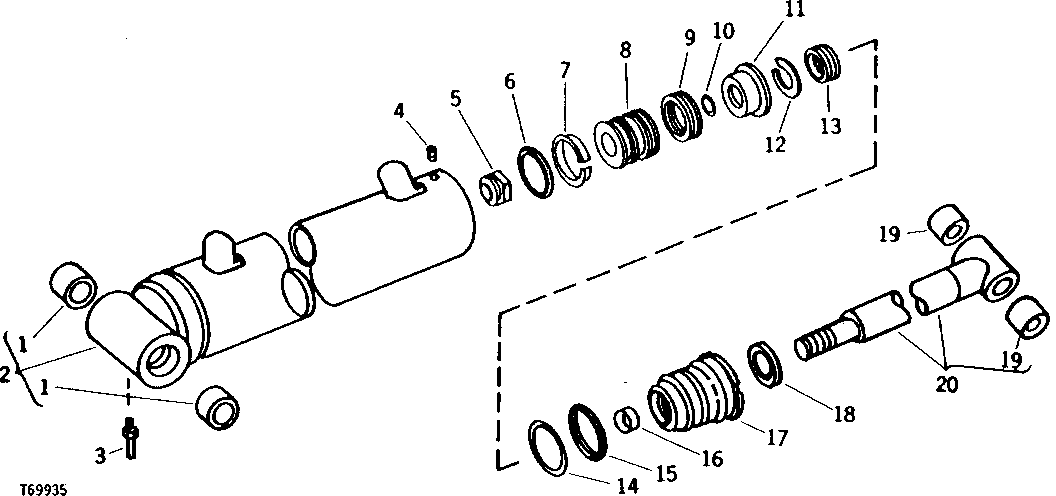

BOOM CYLINDER (9300 BACKHOE) (BACKHOE SERIAL NO. 047928- ) [02I09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U10688	2	BUSHING	-
2	AR90448	1	HYDRAULIC CYLINDER BARREL	-
3	JD7782	1	Lubrication Fitting	STRAIGHT, 1/8"
4	22H842	1	SET SCREW	1/4" X 5/16"
5	U10750	1	LOCK NUT	-
6	U45231	1	PISTON RING	-
7	U17225	1	WEAR RING	(A) PISTON, RETAINER
8	T33663	1	PISTON	-
9	T37379	1	PACKING	(A) (SUB FOR R72828)
10	U10289	1	O-Ring	(A)
11	U17346	1	PISTON	(SUB R78221 AND RE18764, THIS APPLICATION)
12	W11229	1	RING	-
13	R76790	1	PACKING	(A) (SUB FOR T35851)
14	P46765	1	O-RING	(A)
15	R79001	1	Back-Up Ring	(A) (SUB FOR T42552, THIS APPLICATION)
16	U42716	1	WEAR RING	(A)
17	R80944	1	GUIDE	ROD, (SUB FOR T57009)
18	U11022	1	SEAL	(A) WIPER
19	U14111	2	BUSHING	-
20	AT33000	1	ROD	PISTON, WITH BUSHINGS
..	AR90447	1	CYLINDER	BOOM, COMPLETE
..	AR105355	1	HYDRAULIC CYLINDER KIT	REPAIR, (SUB FOR AT55691 AND AR99791)

BOOM CYLINDER (9300 BACKHOE) (BACKHOE SERIAL NO. 047928- ) [02I09]

Нет текстового описания
