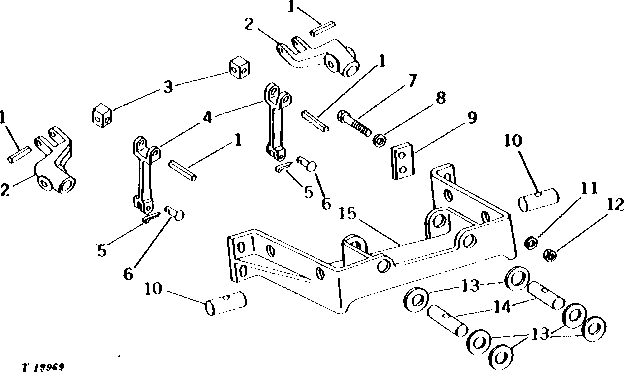

BACKHOE LEVER MOUNTING FRAME (9250 BACKHOE) [02F24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H330	4	SPRING PIN	5/16" X 1-3/8"
2	U10895	2	PIVOT	FOUR-WAY
3	U11003	2	PIVOT	UNIVERSAL LEVER
4	T34283	2	LINK	CONNECTOR, FOUR-WAY LEVER
5	11M7079	2	Cotter Pin	2.500 X 12 MM
6	H1609B	2	PIN FASTENER	CONNECTOR
7	19H2732	2	Cap Screw	3/8" X 2-3/4"
8	24H1305	4	Washer	13/32" X 13/16" X 0.065"
9	T34285	2	STRAP	-
10	U16010	2	PIN FASTENER	PIVOT, STABILIZER LEVER
11	12H304	4	Lock Washer	3/8"
12	14H812	4	NUT	3/8"
13	24H1274	6	Washer	49/64" X 1-1/4" X 0.048"
14	U11000	2	PIN FASTENER	PIVOT, FOUR-WAY LEVER
15	U15804	1	FRAME	LEVER MOUNTING

BACKHOE LEVER MOUNTING FRAME (9250 BACKHOE) [02F24]
