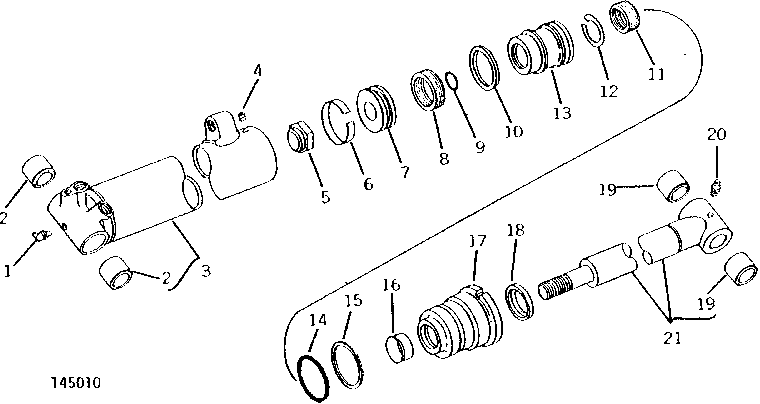

BACKHOE CROWD CYLINDER (9300 BACKHOE) (SERIAL NO. 241991- ) [02I12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7788	1	Lubrication Fitting	45°, 1/4"
2	U10745	2	BUSHING	-
3	AT45783	1	HYDRAULIC CYLINDER BARREL	WITH BUSHING
4	22H842	1	SET SCREW	1/4" X 5/16"
5	L2235CU	1	LOCK NUT	-
6	U17337	1	WEAR RING	(A)
7	U44578	1	PISTON	-
8	T37381	1	PACKING	(A)
9	R29463	1	O-Ring	(A)
10	U44491	1	PISTON RING	-
11	R76801	1	PACKING	(A) (SUB FOR T35850)
12	N10193	1	SNAP RING	-
13	R78223	1	PISTON	(SUB FOR T33641) (ALSO ORDER RE18741)
14	A5598R	1	O-Ring	(A)
15	R79122	1	Back-Up Ring	(SUB FOR T42032, THIS APPLICATION)
16	U41578	1	WEAR RING	(A) ROD GUIDE
17	R80937	1	HYDR. CYLINDER ROD GUIDE	ROD, (SUB FOR T57011)
18	L2029CU	1	SEAL	(A) WIPER
19	U11121	2	BUSHING	-
20	JD7759	1	Lubrication Fitting	STRAIGHT, 1/4"
21	AT32767	1	HYDRAULIC CYLINDER ROD	ASSEMBLY, WITH BUSHING
..	AT45782	1	HYDRAULIC CYLINDER	CROWD, COMPLETE, (SUB RE12721)
..	AR105387	1	HYDRAULIC CYLINDER KIT	(SUB FOR AT52710 AND AR96530)
