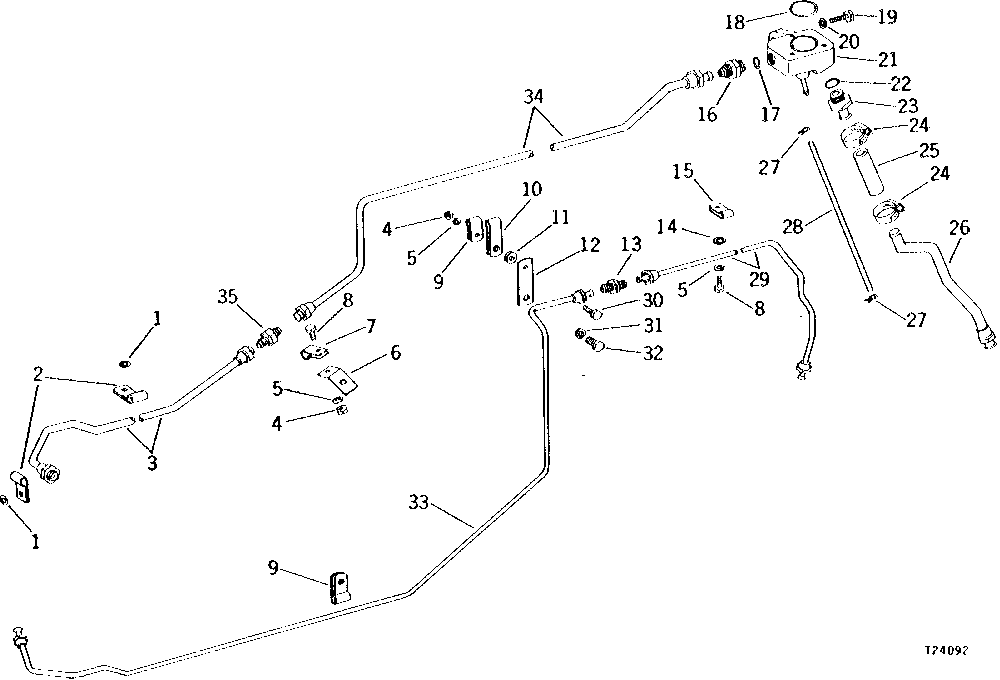

POWER STEERING OIL LINES (SERIAL NO. -142199) [G03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1305	2	Washer	13/32" X 13/16" X 0.065"
2	T33514	2	Clamp	-
3	AT33083	1	TUBE	RETURN, REAR
4	14H785	2	Nut	5/16"
5	12H303	3	Lock Washer	5/16"
6	-	1	Part 6	(T24803 NO LONGER AVAILABLE)
7	T21101	1	Clamp	-
8	19H1813	2	CAP SCREW	5/16" X 5/8"
9	T16461	2	CLIP	-
10	T24802	1	Clip	-
11	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
12	T24801	1	STRAP	-
13	R27095	1	Fitting	-
14	24M7055	1	Washer	8.400 X 16 X 1.600 MM
15	P46005	1	CLIP	(SUB FOR T19976)
16	R27237	1	Fitting	-
17	R26375	1	O-Ring	-
18	U10289	1	O-Ring	-
19	19H3483	2	Cap Screw	3/8" X 1-1/8"
20	12H304	2	Lock Washer	3/8"
21	-	1	Part 21	(AT21855 NO LONGER AVAILABLE)
22	R26906	1	O-Ring	-
23	T24794	1	HOSE FITTING	-
24	AM3809T	2	CLAMP	-
25	T24796	1	HOSE	-
26	AT21856	1	LINE	PUMP INLET
27	T19324	2	CLAMP	-
28	T24793	1	TUBE	-
29	AT30892	1	TUBE	PRESSURE, FRONT
30	19H2705	1	Cap Screw	5/16" X 1"
31	12H301	1	Lock Washer	1/2"
32	19H2472	1	Cap Screw	1/2" X 1"
33	AT21858	1	TUBE	PRESSURE, REAR
34	AT33082	1	TUBE	RETURN, FRONT
35	R34063	1	Fitting	-
