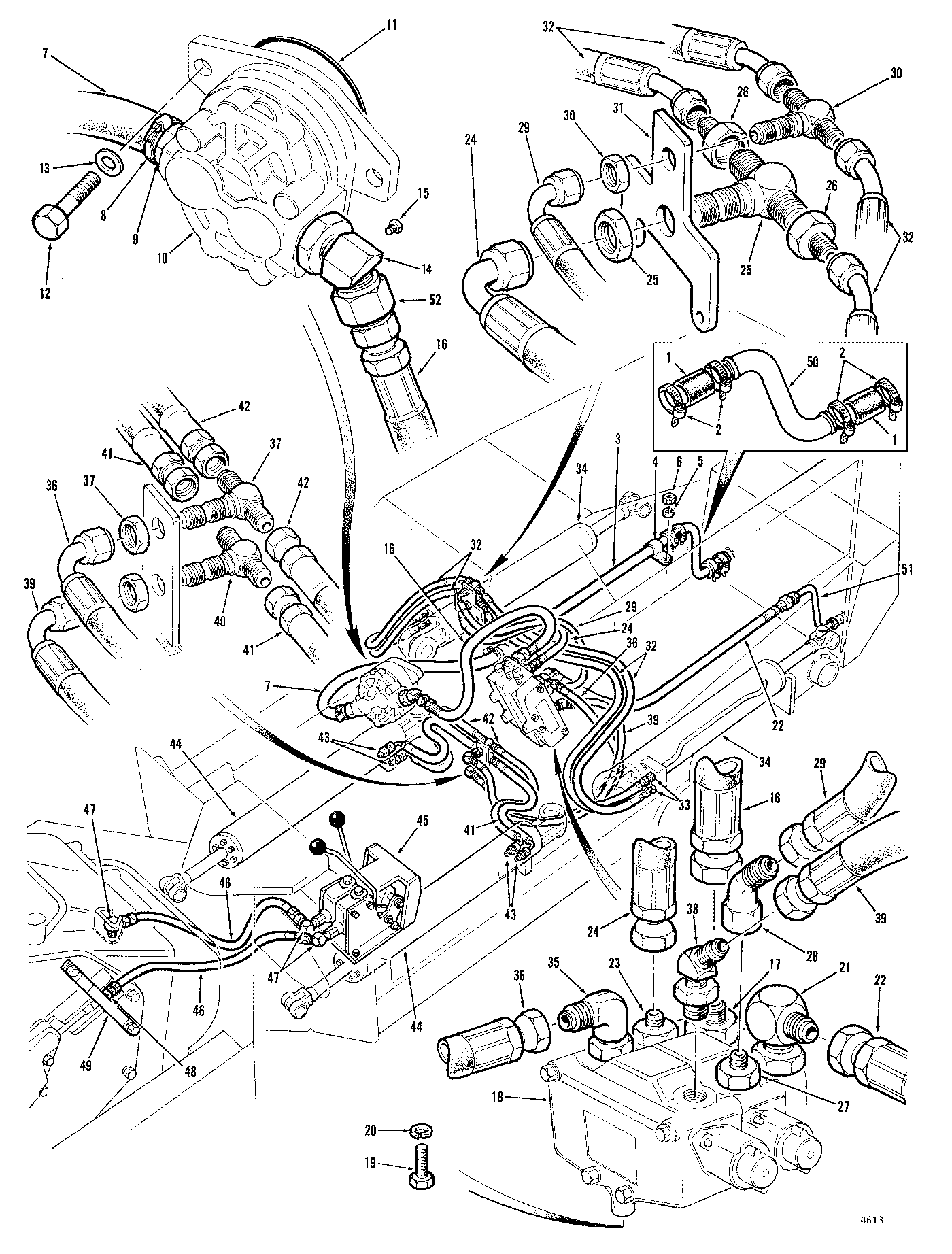

HYDRAULIC SYSTEM (2000) H P E A X 2000 HYDRAULIC SYSTEM( 452563 - ) 2000-032/12 [2000-032/12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	824374900	2	HOSE - SUCTION	-
2	207202700	4	CLAMP - ADJUSTABLE	-
3	823258600	1	TUBE - SUCTION	-
4	810701000	2	CLAMP*1-9/16	-
5	810002600	2	LOCKWASHER 3/8	-
6	810087500	2	HEX NUT 3/8-16 UNC	-
7	823037400	1	HOSE, PRESSURE - TUBE TO PUMP	-
8	209867400	2	CLAMP	-
9	810692800	1	ADAPTER - PUMP	-
10	-	1	Part 10	Refer to Page: SKIDDER, LOG\450 SKIDDER, LOG\450 - 350 TO 450-SERIES (Timberjack < AA)\PUMP (2100)\PUMP (2100) H P R A X 2112 PUMP ASSEMBLY( 452706 - ) 2112-013/10
11	810605100	1	O-RING	-
12	810082300	2	BOLT*1/2-13UNCX1-1/2	-
13	810007700	2	FLAT WASHER 1/2	-
14	823782800	1	FITTING-45 DEG.	-
15	810520200	1	PLUG	-
16	810481300	1	HOSE - PUMP TO VALVE	-
17	810270000	1	FITTING*METRIC -	-
18	-	1	Part 18	-
19	810082100	3	BOLT*1/2-13UNCX1	-
20	810002400	3	LOCKWASHER*1/2	-
21	810566000	1	ELBOW - 90 DEG	-
22	810777600	1	HOSE-HYD*1.25X51	-
23	810115800	1	FITTING 3/4 MJIC 3/4	-
24	810497000	1	HOSE - VALVE TO TEE	-
25	810799200	1	Tee Fitting	-
26	810471600	2	FITTING MJIC/FJIC -	-
27	810490900	1	FITTING 1/2 MJIC 3/4 -	-
28	810466600	1	FITTING-45 DEG.	-
29	810721900	1	HOSE - VALVE TO TEE	-
30	810787500	1	TEE	-
31	823925700	1	PLATE	-
32	810787600	4	HOSE - TEE TO DOZER CYLINDER	-
33	810070000	4	FITTING 1/2 MJIC 1/2	-
34	-	1	Part 34	-
35	810292900	1	ELBOW-90 DEG. -	-
36	230054400	1	HOSE - VALVE TO BULKHEAD	-
37	810787500	1	TEE	-
38	810459300	1	FITTING-45 DEG.	-
39	230357100	1	HOSE - VALVE TO TEE	-
40	810787500	1	TEE	-
41	810872900	2	HOSE - TEE TO CYLINDER	-
42	810851900	2	HOSE - TEE TO CYLINDER	-
43	810070000	4	FITTING 1/2 MJIC 1/2	-
44	-	1	Part 44	-
45	-	1	Part 45	-
46	810692000	2	HOSE ASSEMBLY - VALVE TO WINCH	-
47	810273500	3	Elbow Fitting	-
48	810301700	1	ADAPTER -	-
49	-	1	Part 49	Refer to Page: SKIDDER, LOG\450 SKIDDER, LOG\450 - 350 TO 450-SERIES (Timberjack < AA)\WINCH OIL LINES (4100)\WINCH OIL LINES (4100) H P E A X 4120 GEARMATIC WINCH ASSEMBLY( N/R - ) 4120-014/10
50	823665400	1	TUBE	-
51	823665500	1	TUBE	-
52	810293100	1	FITTING -	-

HYDRAULIC SYSTEM (2000) H P E A X 2000 HYDRAULIC SYSTEM( 452563 - ) 2000-032/12 [2000-032/12]
