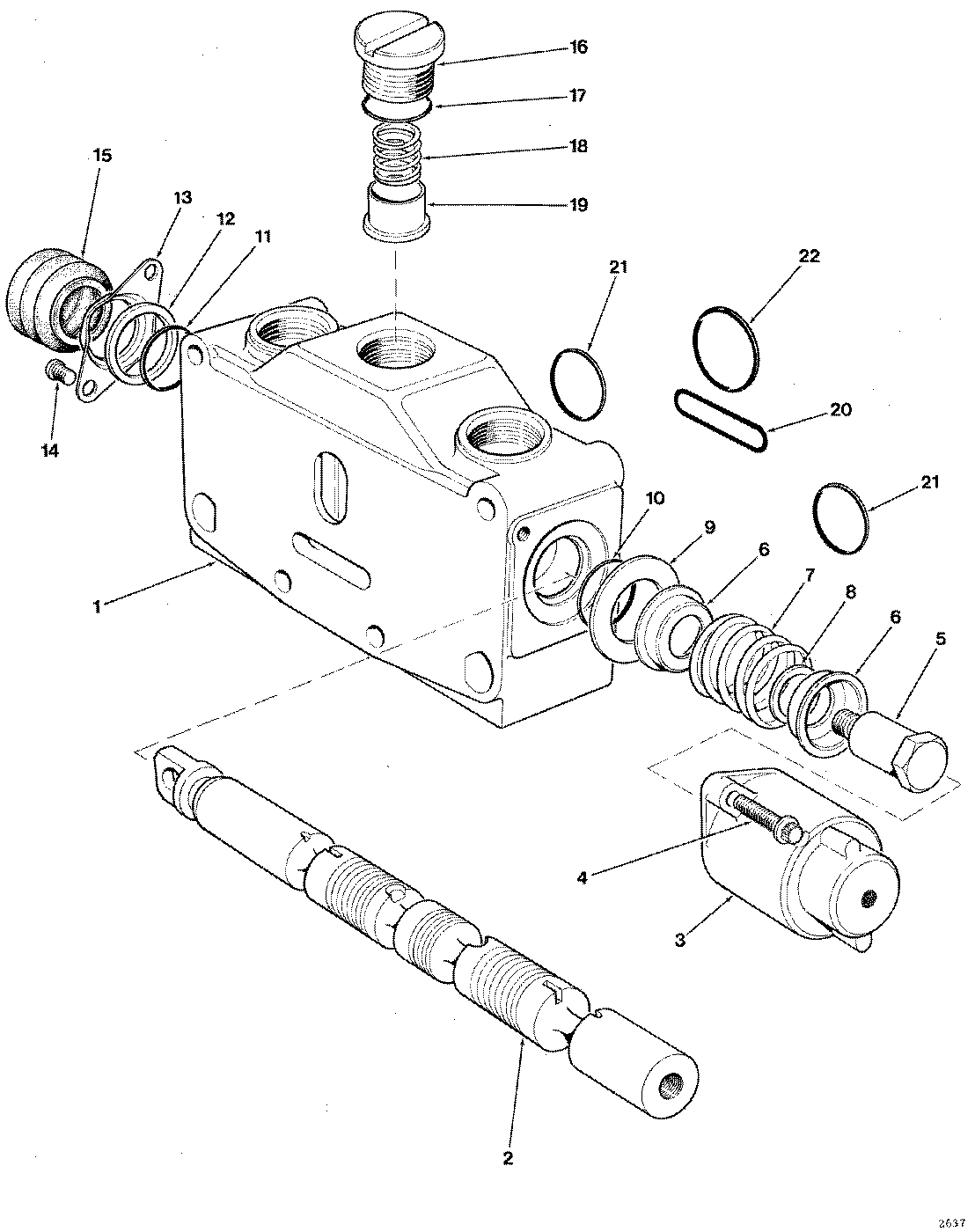

VALVE SECTION GRAPPLE ( AA4000 - CE4000) 2433-021/10 [2433-021/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	840796400	1	END CAP	-
4	840798100	2	BOLT*1/4-28UNFX7/8	-
5	840817600	1	BOLT - SPOOL	-
6	840796300	2	WASHER	-
7	841089800	1	SPRING	-
8	840798000	1	WASHER*1/2	-
9	840796500	1	RETAINER	-
10	-------	1	O-RING	-
11	-------	1	O-RING	-
12	840797600	1	WASHER*7/8	-
13	840797700	1	RETAINER	-
14	840797900	2	SCREW	-
15	840796600	1	BOOT	-
16	840796700	1	PLUG	-
17	-------	1	O-RING	-
18	840796800	1	SPRING	-
19	840796200	1	PLUNGER	-
20	-------	1	O-RING	-
21	-------	2	O-RING	-
22	-------	1	O-RING	-
-	841141500	1	CAP	-
-	840797400	1	VALVE SECTION - GRAPPLE	-
-	-------	1	O-RING	-
-	840797000	1	REPAIR KIT	-
-	-	1	Part 27	-
-	-	1	Part 28	-

VALVE SECTION GRAPPLE ( AA4000 - CE4000) 2433-021/10 [2433-021/10]

Нет текстового описания
