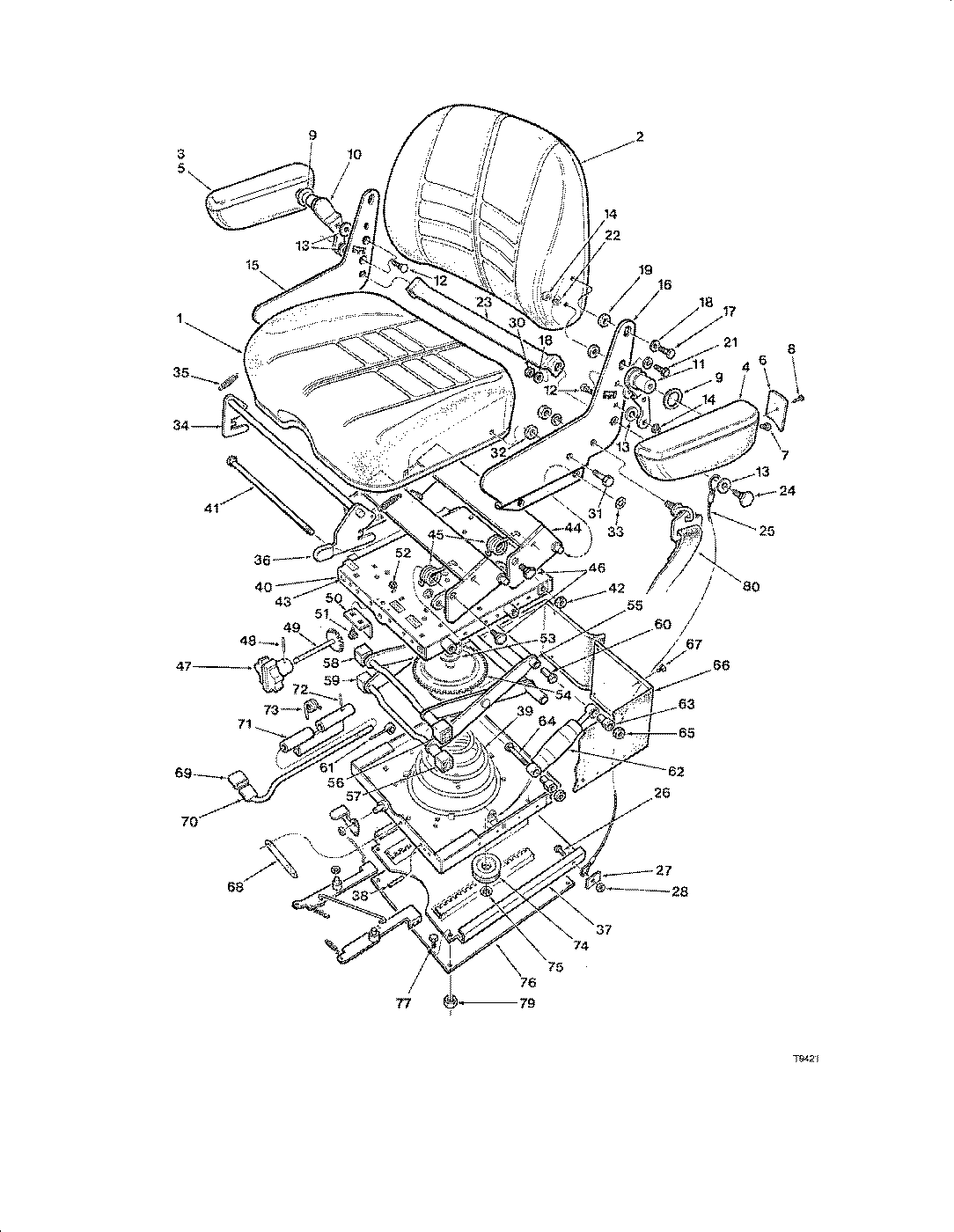

SEAT ( CM4202 - ) 6146-035/10 [6146-035/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	842253200	1	SEAT - VINYL	-
2	842253300	1	BACKREST -	-
3	841942600	1	ARM - R.H	-
4	841942700	1	ARM - L.H	-
5	841942800	1	COVER - R.H	-
6	841942900	1	COVER - L.H	-
7	841943000	1	BOLT	-
8	841943100	1	SCREW*#10X.62 LG.	-
9	841943200	2	WASHER*1.62 X 1.26	-
10	842253400	1	PIVOT - R.H	-
11	842253500	1	PIVOT - L.H	-
12	842253600	4	BOLT*3/8-16X1 - PLOW	-
13	810000500	6	WASHER*5/8	-
14	842253700	6	NUT*3/8-16 - FLANGE	-
15	842787700	1	BRACKET - R.H	-
16	842787800	1	BRACKET - L.H	-
17	842847500	2	BOLT	-
18	810011600	4	WASHER*1/2	-
19	842254600	4	SPACER	-
21	842847500	2	BOLT	-
22	810309800	2	FLAT WASHER 3/8 - HARDENED	-
23	842254000	1	BRACKET	-
24	842254100	2	BOLT*1/2-13UNCX1-3/8 - SHOULDER	-
25	842254200	2	CABLE	-
26	842847600	2	BOLT -	-
27	842254300	2	WASHER*.81X1.5X.12	-
28	810981200	2	LOCKNUT 3/8-16 UNC THIN	-
30	842254500	2	LOCKNUT - CLINCH	-
31	810082300	2	BOLT*1/2-13UNCX1-1/2	-
32	842254600	2	SPACER	-
33	231297900	4	SPEED NUT	-
34	-------	1	O-RING	-
35	842254700	2	SPRING	-
36	842254800	1	CAP	-
37	-------	1	O-RING	-
38	810344100	1	PIN 1/4 X 1	-
39	842255000	1	SPRING - CONICAL	-
40	-------	1	O-RING	-
41	842255100	2	SHAFT - BEARING	-
42	810669400	2	LOCKNUT*1/2-13UNC	-
43	842255200	2	BUMPER	-
44	-------	1	O-RING	-
45	842255300	2	SPRING	-
46	842255400	4	BOLT*1/2-13UNCX3/4 - SHOULDER	-
47	842255500	1	KNOB - ASSEMBLY	-
48	842255600	1	PIN*5/32X1	-
49	842255900	1	SHAFT & GEAR	-
50	842256000	1	BRACKET	-
51	842256100	2	BOLT*1/4-20UNCX1/2 - PLOW	-
52	842256200	2	NUT*1/4-20UNC - FLANGE	-
53	842256300	1	WASHER	-
54	842256400	1	GEAR - ASSEMBLY	-
55	842817800	1	TRACK - SLIDING TRACK ASSEMBLY	-
56	-------	1	O-RING	-
57	-------	1	O-RING	-
58	-------	1	O-RING	-
59	-------	1	O-RING	-
60	-------	4	O-RING	-
61	-------	1	O-RING	-
62	-------	1	O-RING	-
63	842256700	2	BUSHING	-
64	842256800	1	BOLT - SHOULDER	-
65	810981200	1	LOCKNUT 3/8-16 UNC THIN	-
66	-------	1	O-RING	-
67	842257000	23	BUTTON	-
68	-------	2	O-RING	-
69	842257100	1	CAP	-
70	-------	1	O-RING	-
71	-------	1	O-RING	-
72	842257200	1	PIN	-
73	842257300	1	SPRING	-
74	-------	4	O-RING	-
75	231297900	4	SPEED NUT	-
76	826610200	1	SHIELD	-
77	810080200	8	BOLT*3/8-16UNCX1-1/4	-
78	810309800	8	FLAT WASHER 3/8 - HARDENED	-
79	811450600	4	LOCKNUT*.375-16UNC -	-
80	810555900	1	SEAT BELT KIT	-
81	810011600	6	WASHER*1/2	-
-	842256900	1	KIT*BOOT	-
-	842256600	1	SHOCK ABSORBER - KIT	-
-	842257400	1	KIT*BEARING	-
-	842256500	1	BEARING - KIT	-
-	842254900	1	SUSPENSION - ASSEMBLY	-
-	841942500	1	KIT*ARM - L.H	-
-	841942400	1	KIT*ARM - R.H	-
-	842837100	1	BACKREST - CLOTH	-
-	842837000	1	SEAT-CLOTH	-
-	811714200	1	SEAT - ASSEMBLY CLOTH	-
-	811726000	1	SEAT - ASSEMBLY VINYL	-
