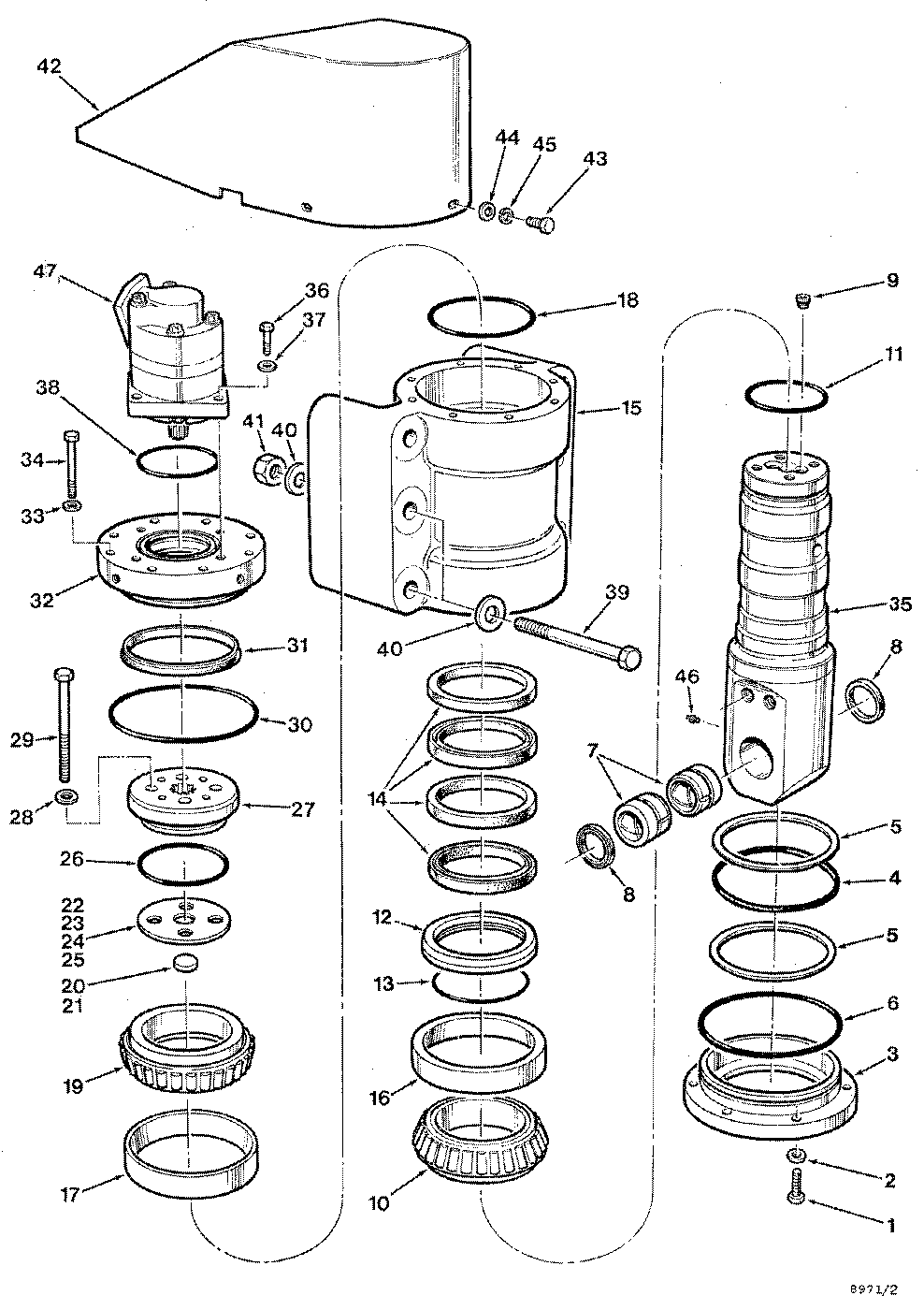

ROTATOR ASSY T.J. GRAPPLE ( CT2647 - ) 4313-014/10 [4313-014/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810080100	6	HEX HEAD BOLT 3/8-16 UNC X 1	-
2	810309800	6	FLAT WASHER 3/8 - HARDENED	-
3	845171400	1	KIT-ROTATOR SEAL - TO S/N CB5126	-
4	810920800	1	SEAL	-
5	811906800	2	BACK-UP RING	-
6	810908400	1	O-RING	-
7	826554300	2	BUSHING -	-
8	811030000	2	ROD WIPER -	-
9	810646300	2	PLUG	-
10	840361800	1	BEARING-CONE	-
11	810908100	1	O-RING	-
12	826425700	1	RING -	-
13	811913600	1	O-RING -	-
14	810921100	4	SEAL	-
15	825021600	1	HOUSING	-
16	840361700	1	BEARING-CUP - LOWER	-
17	810920600	1	BEARING-ROLLER - UPPER	-
18	810908200	1	O-RING -	-
19	810920700	1	BEARING-CONE - UPPER	-
20	824116400	1	INSERT - .240	-
21	824116500	1	INSERT - .260	-
22	825020400	1	SHIM - .002	-
23	825020500	1	SHIM - .005	-
24	825020600	2	SHIM - .010	-
25	825020700	1	SHIM - .025	-
26	810908100	1	O-RING	-
27	826318400	1	DRIVE PLATE	-
28	810002100	4	WASHER*3/4	-
29	810100600	4	BOLT*3/4-16UNFX4	-
30	811467300	1	O-RING -	-
31	811205800	1	SEAL -	-
32	826318300	1	FLANGE -	-
33	810309800	8	FLAT WASHER 3/8 - HARDENED	-
34	810080800	8	BOLT*3/8-16UNCX2-3/4	-
35	826566500	1	SHAFT -	-
36	810082400	4	BOLT*1/2-13UNCX1-3/4	-
37	810011600	4	WASHER*1/2	-
38	810954200	1	O-RING	-
39	811237900	6	BOLT*1-8UNC-10 -	-
40	810020200	12	WASHER*1	-
41	810147600	6	LOCKNUT*1-8UNC	-
42	826272600	1	COVER - 105``GRP	-
43	810082100	3	BOLT*1/2-13UNCX1	-
44	810011600	3	WASHER*1/2	-
45	810002400	3	LOCKWASHER*1/2	-
46	810000100	1	GREASE FITTING.N610	-
47	-------	1	O-RING	-
-	-	1	Part 52	-
-	811386800	1	O-RING	-
-	-	1	Part 53	-
-	845160700	1	KIT*SEAL-ROTATOR -	-
-	826566600	1	ROTATOR	-
-	826845600	1	RING -	-

ROTATOR ASSY T.J. GRAPPLE ( CT2647 - ) 4313-014/10 [4313-014/10]
