Открытый узел

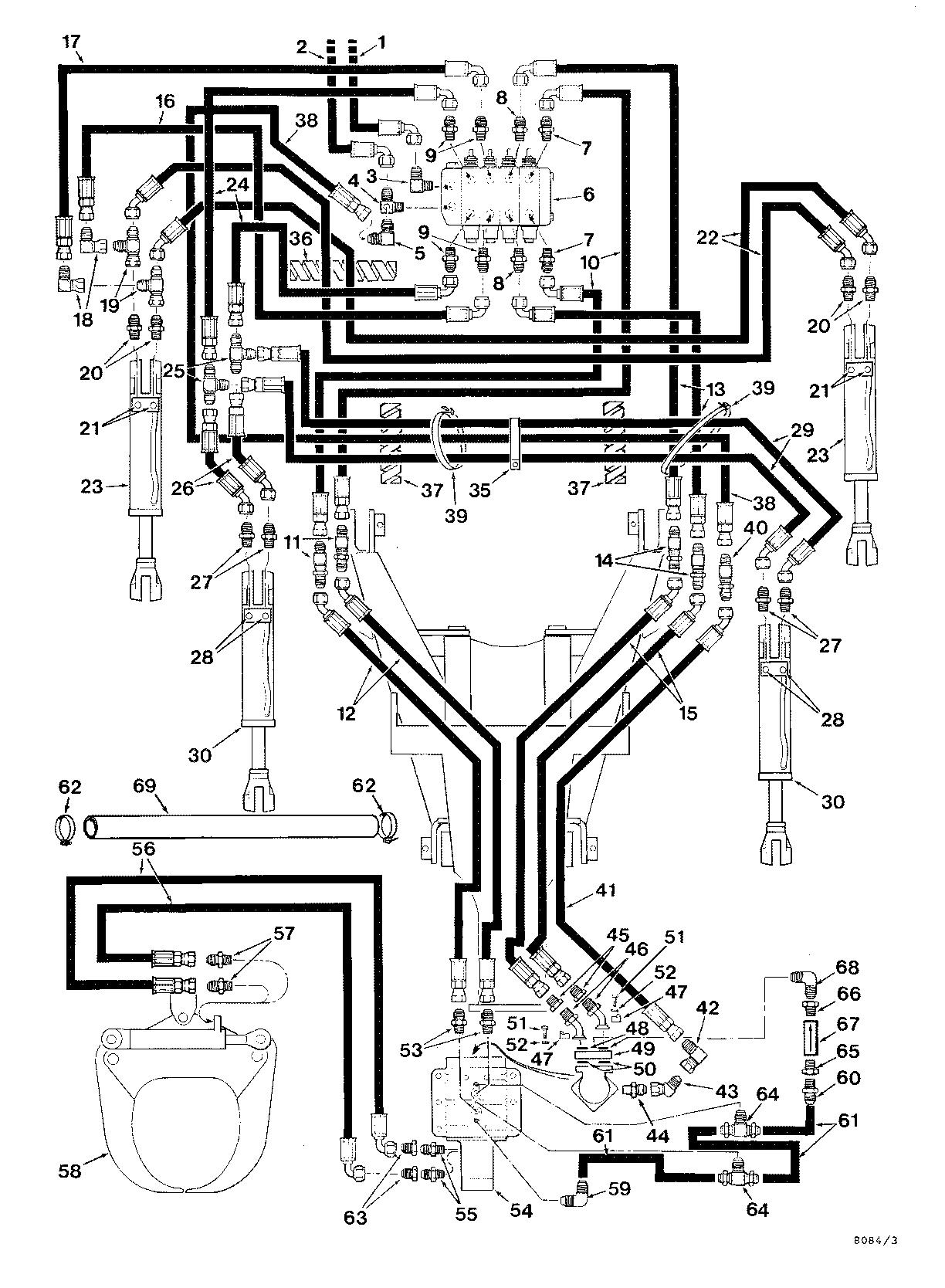

HYDRAULIC SYSTEM GRAPPLE CARR. FRAME DUAL ARCH 105`` TJ ( AC4388 - CK2397) 2000-076/13 [2000-076/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810890400	1	HOSE-HYD*1.00X66	-
2	810932400	1	HOSE-HYD*1.00X67	-
3	810353500	1	ELBOW-90 DEG.	-
4	824671500	1	ELBOW	-
5	810563200	1	ELBOW-90 DEG.	-
6	-------	1	O-RING	-
7	810115800	2	FITTING 3/4 MJIC 3/4	-
8	810425400	2	FITTING 3/8 MJIC 3/4	-
9	810490900	4	FITTING 1/2 MJIC 3/4 -	-
10	810904600	2	HOSE-HYD*0.75X130	-
11	810459000	2	ADAPTER	-
12	810920400	2	HOSE-HYD*0.75X118	-
13	810935500	2	HOSE-HYD*0.38X150	-
14	810269500	2	ADAPTER	-
15	810918700	2	HOSE-HYD*0.38X120	-
16	810922700	1	HOSE-HYD*0.50X45	-
17	810955500	1	HOSE-HYD*0.50X42	-
18	810433800	2	ELBOW-90 DEG.	-
19	810579400	2	TEE-JIC/JIC/JIC -	-
20	810070000	4	FITTING 1/2 MJIC 1/2	-
21	810112600	4	PLUG	-
22	810963600	2	HOSE-HYD*0.50X78	-
23	-------	1	O-RING	-
24	810932700	2	HOSE-HYD*0.50X72	-
25	810292300	2	TEE	-
26	810932500	2	HOSE-HYD*0.50X26	-
27	810070000	4	FITTING 1/2 MJIC 1/2	-
28	810112600	4	PLUG	-
29	810932600	2	HOSE-HYD*0.50X54	-
30	-------	1	O-RING	-
31	-------	1	O-RING	-
32	-------	1	O-RING	-
33	-------	1	O-RING	-
34	-------	1	O-RING	-
35	810654000	1	Clamp	-
36	824806300	1	SPIROL WRAP 42``	-
37	824903000	2	SPIROL WRAP 24``	-
38	811050100	1	HOSE-HYD*0.38X84	-
39	810402100	2	TIE WRAP -	-
40	810269500	1	ADAPTER	-
41	810904300	1	HOSE-HYD*0.38X130	-
42	810335500	1	ELBOW-90 DEG. -	-
43	811675600	1	ELBOW-45 DEG.	-
44	810427700	1	BOLT*3/4-16UNFX1-1/4	-
45	810749600	2	FITTING MJIC/FJIC	-
46	810810500	2	FITTING-45 DEG.	-
47	810797100	4	SPLIT FLANGE	-
48	810400400	2	O-RING	-
49	810808500	1	VALVE-RELIEF	-
50	N/A	2	O-RING	-
51	N/A	8	O-RING	-
52	N/A	8	O-RING	-
53	810115800	2	FITTING 3/4 MJIC 3/4	-
54	-------	1	O-RING	-
55	810115800	2	FITTING 3/4 MJIC 3/4	-
56	810932800	2	HOSE-HYD*0.50X38	-
57	810070000	2	FITTING 1/2 MJIC 1/2	-
58	-------	1	O-RING	-
59	811172100	1	ELBOW -	-
60	811172000	1	FITTING -	-
61	826311900	3	HOSE -	-
62	810402100	4	TIE WRAP -	-
63	810471600	2	FITTING MJIC/FJIC -	-
64	811204500	2	FITTING-TEE -	-
65	810643600	1	FITTING	-
66	811131500	1	NIPPLE	-
67	811160400	1	VALVE-CHECK	-
68	826312100	1	ELBOW	-
69	825829500	1	SLEEVE	-

HYDRAULIC SYSTEM GRAPPLE CARR. FRAME DUAL ARCH 105`` TJ ( AC4388 - CK2397) 2000-076/13 [2000-076/13]

Нет текстового описания
