Открытый узел

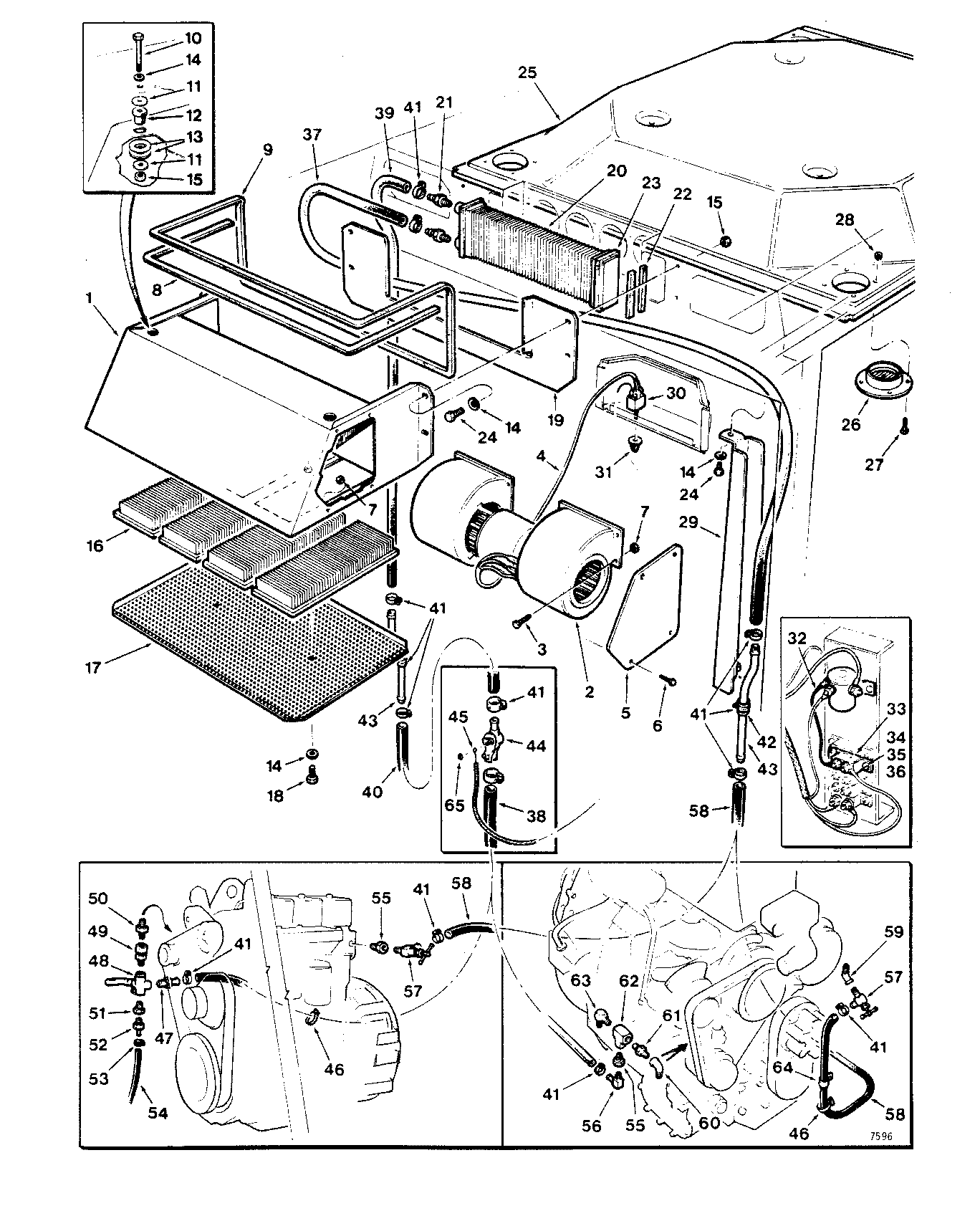

HEATER ( AA4000 - AC4159) 7610-018/10 [7610-018/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	825171100	1	PRESSURIZER ASSY	-
2	810940800	1	BLOWER	-
3	810088700	8	BOLT*1/4-20UNCX3/4	-
4	825163600	1	WIRE HARNESS	-
5	825390400	1	COVER	-
6	810876600	4	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
7	810087100	12	NUT*1/4-20UNC	-
8	825217700	1	SEAL	-
9	825217800	1	SEAL	-
10	810080400	2	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
11	821599400	4	WASHER	-
12	810686900	2	RUBBER MOUNT	-
13	810183200	4	Washer	-
14	810309800	10	FLAT WASHER 3/8 - HARDENED	-
15	810087500	6	HEX NUT 3/8-16 UNC	-
16	810941200	4	FILTER	-
17	825083000	1	COVER	-
18	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
19	826005500	1	COVER	-
20	825183900	1	CORE	-
21	810242100	2	FITTING -	-
22	825217400	4	SEAL	-
23	825217500	2	SEAL	-
24	840799300	6	BOLT*3/8-16UNCX3/4	-
25	825114300	1	HEADLINER	-
26	810934400	4	VENT	-
27	810934300	16	SCREW	-
28	810934600	16	NUT*1/4-20UNC	-
29	825987300	2	COVER	-
30	810940900	1	SWITCH -	-
31	810846300	1	KNOB	-
32	825252100	1	WIRE ASSEMBLY - SOLENOID TO BUS BAR	-
33	810662000	1	CIRCUIT BREAKER	-
34	810104300	2	SCREW	-
35	811317000	2	LOCKWASHER*0.190	-
36	810049300	2	NUT*10-32UNF	-
37	825983500	1	HOSE - LONG	-
38	825911700	1	HOSE - CUMMINS	-
39	825983600	1	HOSE - SHORT	-
40	825984800	1	HOSE - X 26	-
41	810054400	12	CLAMP*12 -	-
42	825984000	2	CLAMP	-
43	825977600	2	TUBE	-
44	810941100	1	VALVE-FLOW CONTROL	-
45	825163700	1	CABLE	-
46	810402100	3	TIE WRAP -	-
47	811122600	1	FITTING*METRIC -	-
48	811122500	1	VALVE-SHUT OFF	-
49	810131300	1	FITTING - 1/2	-
50	810606100	1	UNION	-
51	810737600	1	ADAPTER	-
52	810286600	1	FITTING	-
53	810309600	1	Clamp	-
54	850067400	1	HOSE - AIR RELIEF	-
55	810874100	1	ADAPTER	-
56	810942000	1	FITTING	-
57	810337900	1	VALVE-SHUT OFF -	-
58	825984600	1	HOSE*5/8	-
59	810128300	1	ELBOW 45 DEG	-
60	810944600	1	ELBOW-90 DEG.	-
61	810131200	1	NIPPLE	-
62	810363700	1	TEE	-
63	810074500	1	ELBOW 90 DEG	-
64	810533500	1	CLAMP*1	-
65	811139000	1	NUT -	-
-	825984700	1	HOSE - X 44 (GM TURBO)	-
-	842480300	2	WHEEL	-
-	842480400	1	MOTOR	-
-	842480500	2	GASKET	-

HEATER ( AA4000 - AC4159) 7610-018/10 [7610-018/10]

Нет текстового описания
