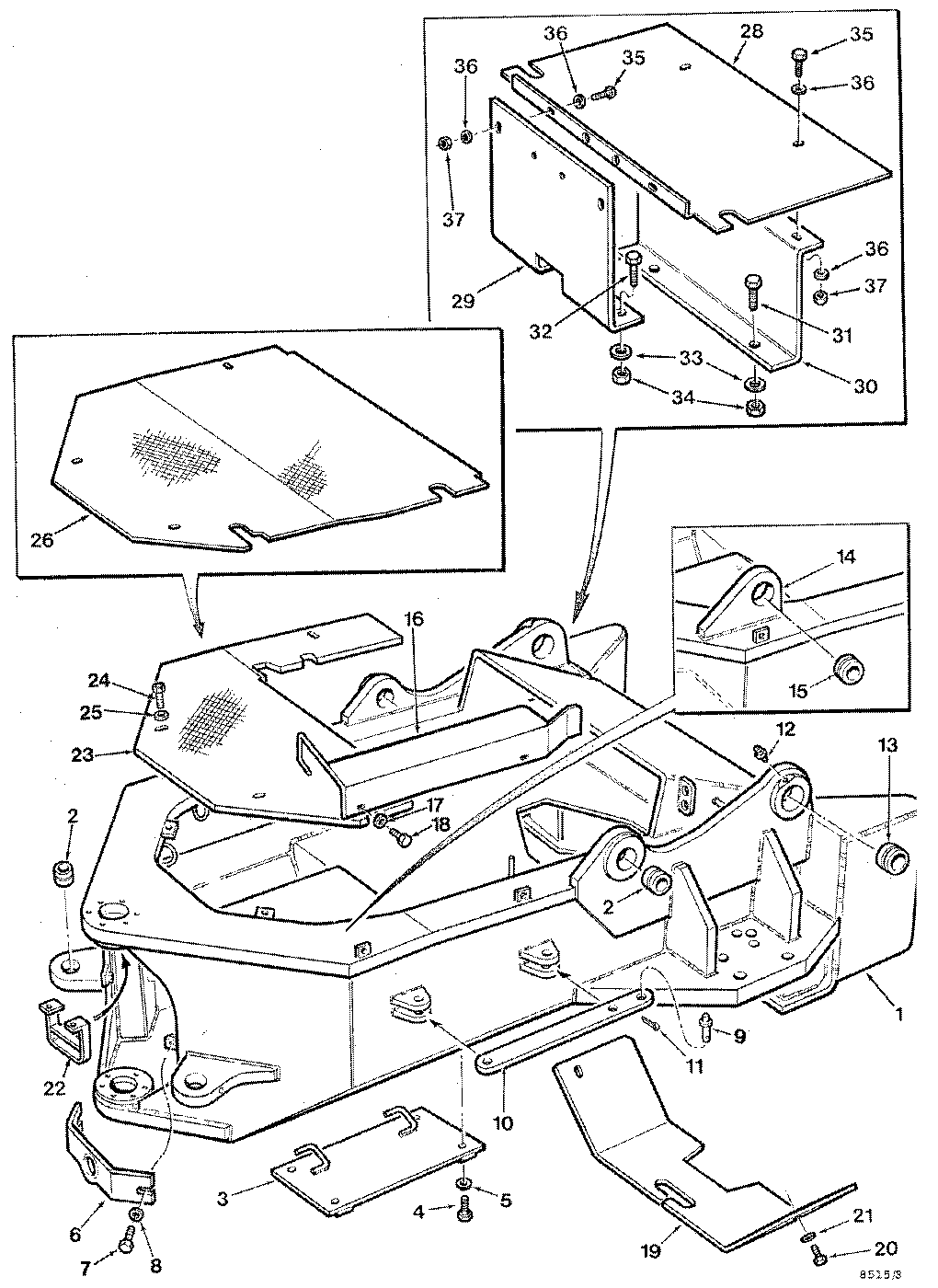

FRAME CARR. GRAPPL ( CK2398 - ) 6210-092/10 [6210-092/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	826544900	1	FRAME - CARRIER - S/A	-
2	810282000	4	BUSHING	-
3	825361700	1	DOOR WELDMENT - BELLY PAN	-
4	810083500	4	BOLT*5/8-11UNCX2	-
5	810000500	4	WASHER*5/8	-
6	825990100	1	BRACKET	-
7	810082300	2	BOLT*1/2-13UNCX1-1/2	-
8	810011600	2	WASHER*1/2	-
9	824065500	2	PIN	-
10	824065400	1	BAR	-
11	810717000	2	COTTER PIN	-
12	810000100	2	GREASE FITTING.N610	-
13	810757000	2	BUSHING	-
14	825494700	2	LUG - ARCH CYLINDER MOUNTING	-
15	810282000	2	BUSHING	-
16	826419300	1	GUARD - (SINGLE ARCH ONLY)	-
17	810082200	2	BOLT*1/2-13UNCX1-1/4	-
18	810011600	2	WASHER*1/2	-
19	826196900	1	GUARD - DIFF LOCK OPTION (S/N AA4029)	-
20	810086400	2	BOLT1-8UNC2-1/4	-
21	810020200	2	WASHER*1	-
22	823455100	1	GUIDE	-
23	826518100	1	COVER - SINGLE ARCH ONLY	-
24	810082200	3	BOLT*1/2-13UNCX1-1/4	-
25	810011600	3	WASHER*1/2	-
26	827070400	1	COVER - S/A NO WINCH OPTION	-
28	827070500	1	COVER - D/A NO WINCH OPTION	-
29	827086800	1	SUPPORT	-
30	827073400	1	SUPPORT - REAR - D/A ONLY	-
31	810084400	2	BOLT*3/4-10UNCX2	-
32	810084700	2	CAPSCREW .75-10X2.75 -	-
33	810002100	4	WASHER*3/4	-
34	810133800	4	HEX NUT 3/4-10 UNC	-
35	810080200	4	BOLT*3/8-16UNCX1-1/4	-
36	810309800	8	FLAT WASHER 3/8 - HARDENED	-
37	810087500	4	HEX NUT 3/8-16 UNC	-
-	826935600	1	FRAME - CARRIER - D/A	-

FRAME CARR. GRAPPL ( CK2398 - ) 6210-092/10 [6210-092/10]

Нет текстового описания
