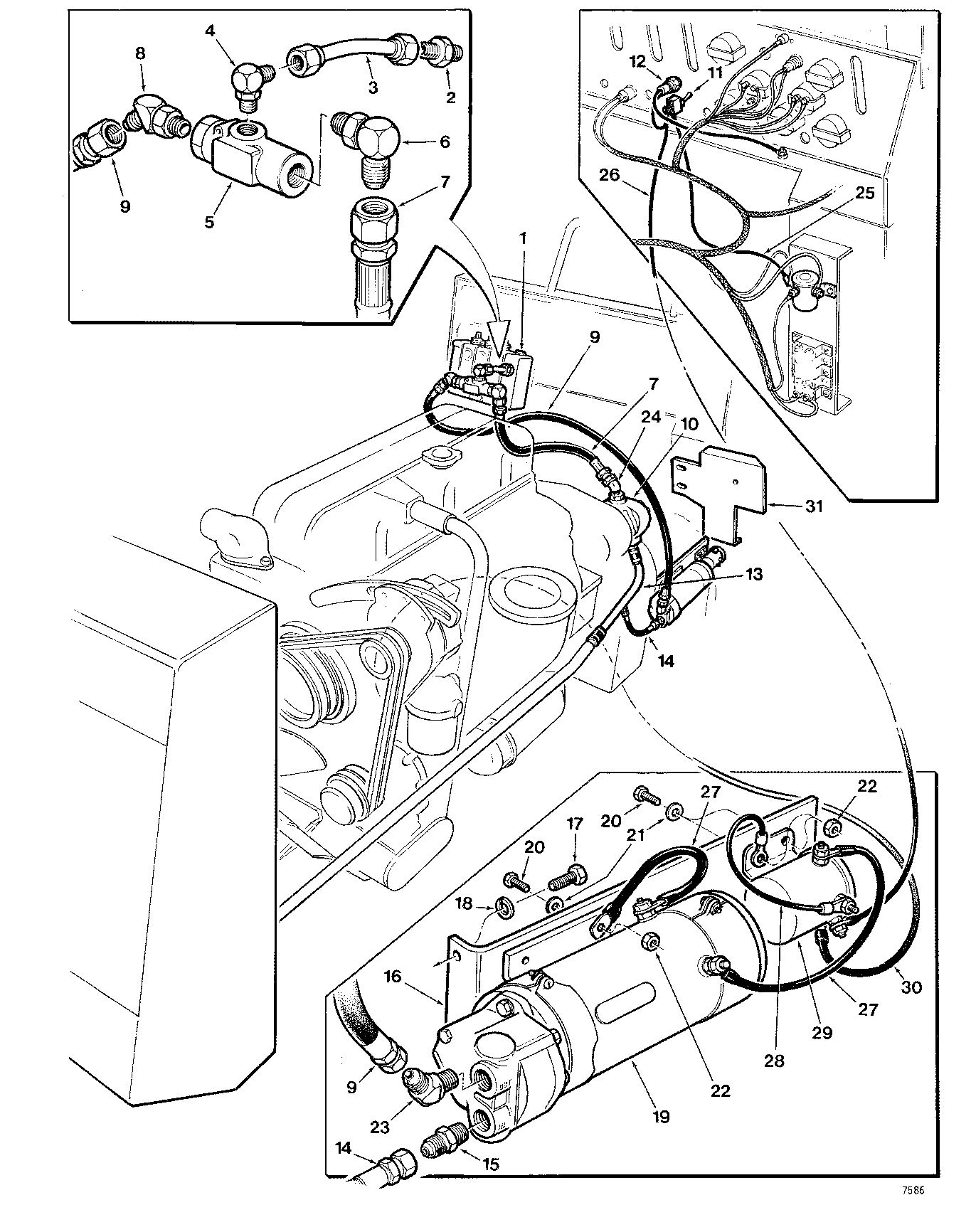

EMERGENCY STEER SYSTEM ( AA4000 - CI2995) 2941-010/16 [2941-010/16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810115500	1	FITTING	-
3	824139600	1	TUBE ASSEMBLY	-
4	810424400	1	ELBOW, 90 DEG	-
5	209331600	1	VALVE - SHUTTLE	-
6	810424400	1	ELBOW, 90 DEG	-
7	810964000	1	HOSE ASSEMBLY - SHUTTLE VALVE TO PUMP - (GRAPPLES)	-
8	810459300	1	FITTING-45 DEG.	-
9	810935000	1	HOSE-HYD*0.50X52	-
10	-------	1	O-RING	-
11	-------	1	O-RING	-
12	-------	1	O-RING	-
13	825160300	1	TUBE - SUCTION	-
14	810691900	1	HOSE ASSEMBLY - TUBE TO EMERGENCY PUMP	-
15	810409300	1	ADAPTER	-
16	823722100	1	BRACKET	-
17	810084200	2	BOLT*3/4-10UNCX1-1/2	-
18	810002100	2	WASHER*3/4	-
19	-------	1	O-RING	-
20	810080200	4	BOLT*3/8-16UNCX1-1/4	-
21	810309800	4	FLAT WASHER 3/8 - HARDENED	-
22	810087500	4	HEX NUT 3/8-16 UNC	-
23	810736700	1	ELBOW 45 DEG	-
24	810441800	1	ELBOW-45 DEG.	-
25	825049200	1	WIRE -	-
26	823723400	1	WIRE ASSEMBLY - EMERGENCY STEER SWITCH TO MAGNETIC SWITCH	-
27	823723700	2	BATTERY CABLE - GROUND	-
28	823723500	1	WIRE ASSEMBLY - MAGNETIC SWITCH TO GROUND	-
29	810695000	1	MAGNETIC SWITCH	-
30	823723800	1	BATTERY CABLE - MAGNETIC SWITCH TO STARTER	-
31	-------	1	O-RING	-

EMERGENCY STEER SYSTEM ( AA4000 - CI2995) 2941-010/16 [2941-010/16]
