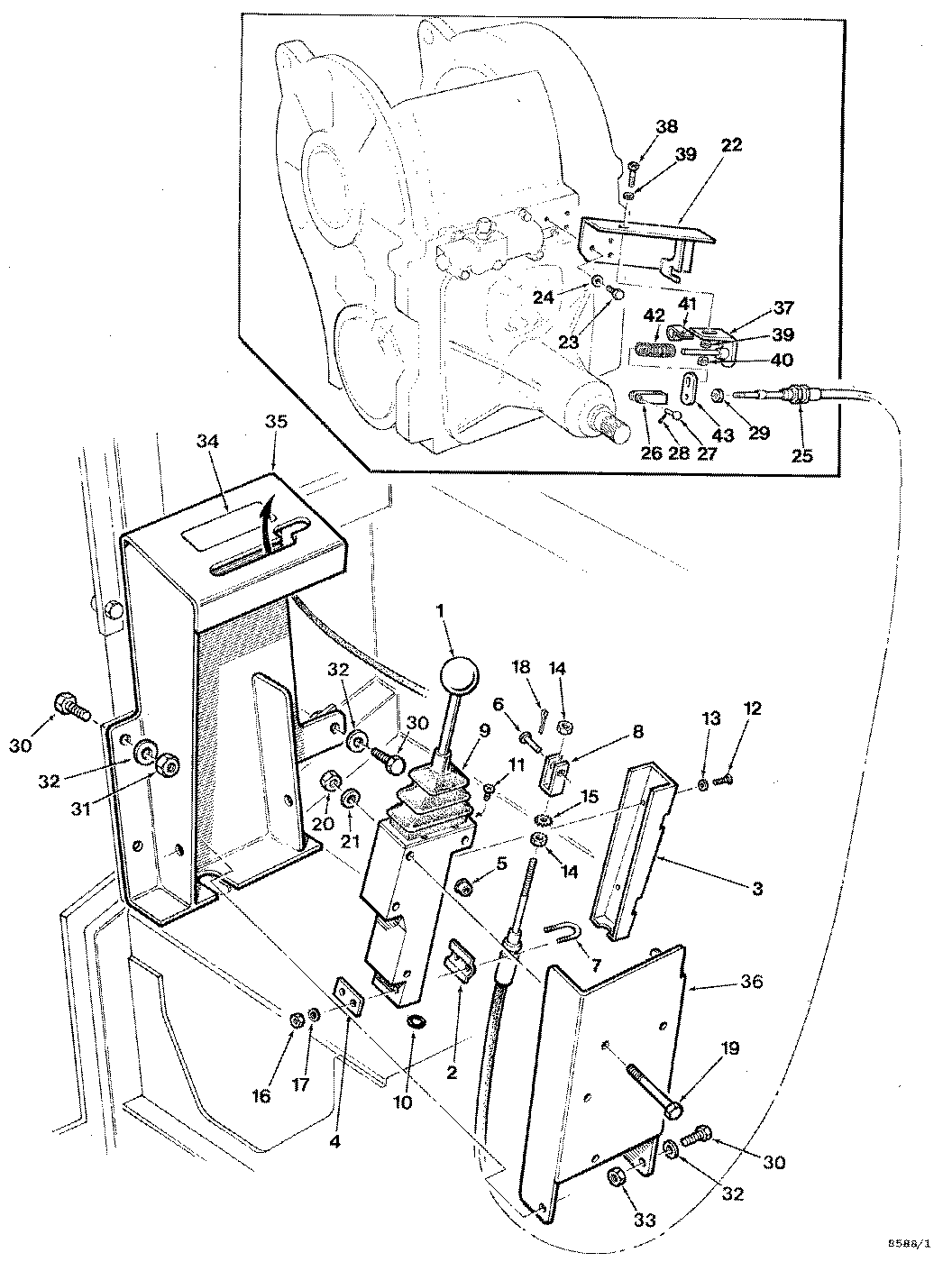

CONTROLS WINCH T40-D CABLE ( CK2398 - ) 8228-017/10 [8228-017/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	842495000	1	KNOB -	-
2	842495100	1	CLAMP	-
3	842495200	1	COVER	-
4	-------	1	O-RING	-
5	842495400	2	BEARING	-
6	-------	1	O-RING	-
7	-------	1	O-RING	-
8	-------	1	O-RING	-
9	842495800	1	BOOT	-
10	-------	1	O-RING	-
11	810806400	4	SCREW*#8-32UNCX.50 -	-
12	-------	4	O-RING	-
13	811317900	4	LOCKWASHER*0.164	-
14	-------	2	O-RING	-
15	-------	1	O-RING	-
16	-------	2	O-RING	-
17	-------	2	O-RING	-
18	-------	1	O-RING	-
19	810102600	4	BOLT*5/16-18UCX2-1/2	-
20	810966300	4	LOCKNUT*5/16-18UNC	-
21	810768000	4	WASHER*5/16	-
22	826737800	1	BRACKET WELD`T	-
23	810965500	3	BOLT*M10X1.50-30 -	-
24	810309800	3	FLAT WASHER 3/8 - HARDENED	-
25	811208700	1	CABLE -	-
26	810098600	1	ROD END CLEVIS	-
27	810716300	1	CLEVIS PIN	-
28	810715800	1	COTTER PIN	-
29	810051800	1	JAM NUT 5/16-24 UNF	-
30	810082200	5	BOLT*1/2-13UNCX1-1/4	-
31	810087700	2	NUT*1/2-13UNC	-
32	810011600	5	WASHER*1/2	-
33	810669400	2	LOCKNUT*1/2-13UNC	-
34	826348600	1	DECAL - WINCH CONTROL	-
35	826355400	1	BRACKET	-
36	826355500	1	BRACKET	-
37	826738600	1	BRACKET-SPRING -	-
38	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
39	810309800	2	FLAT WASHER 3/8 - HARDENED	-
40	810677900	1	LOCKNUT*3/8-16UNC	-
41	810785600	1	CLAMP*1/2 -	-
42	810320200	1	SPRING	-
43	826738200	1	PLATE-RETURN -	-
-	811209000	1	CONTROL ASSY	-
-	842857400	1	KIT*CABLE HARDWARE - K1	-
-	842930300	1	KIT*U-BOLT CLAMP - K2	-

CONTROLS WINCH T40-D CABLE ( CK2398 - ) 8228-017/10 [8228-017/10]
