Открытый узел

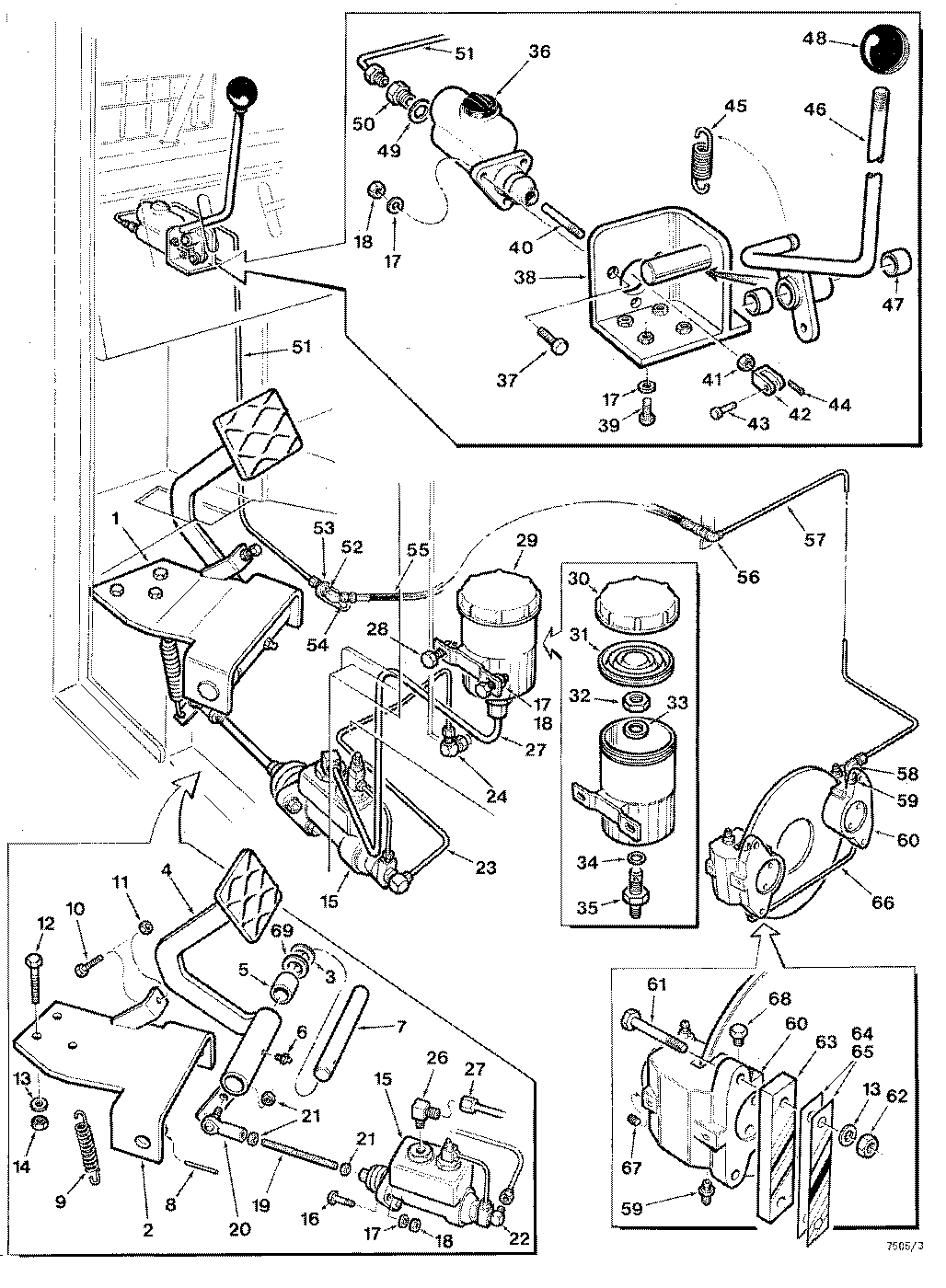

BRAKE HYD. SYSTEM DUAL ( AA4000 - ) 1723-016/10 [1723-016/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	825886100	1	PEDAL ASSY	-
2	825885000	1	BRACKET	-
3	810020200	1	WASHER*1	-
4	825885500	1	PEDAL	-
5	810295900	2	BUSHING	-
6	810509400	1	GREASE FITTING	-
7	825886000	1	SHAFT	-
8	810630500	1	PIN	-
9	824767900	1	SPRING	-
10	810080200	1	BOLT*3/8-16UNCX1-1/4	-
11	810051900	1	JAMNUT*3/8-16UNC	-
12	810082400	3	BOLT*1/2-13UNCX1-3/4	-
13	810011600	7	WASHER*1/2	-
14	810087700	3	NUT*1/2-13UNC	-
15	811119400	1	CYLINDER	-
16	810080400	3	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
17	810309800	12	FLAT WASHER 3/8 - HARDENED	-
18	810087500	8	HEX NUT 3/8-16 UNC	-
19	825095400	1	THREADED ROD	-
20	811141000	1	BALL JOINT	-
21	810668900	3	JAMNUT*1/2-20UNF	-
22	810273400	1	Elbow Fitting	-
23	825886400	1	TUBE	-
24	810917500	1	Elbow Fitting	-
26	810563200	1	ELBOW-90 DEG.	-
27	825886300	1	TUBE - TO S/N CI2873	-
28	840799300	2	BOLT*3/8-16UNCX3/4	-
29	811119300	1	RESERVOIR - (MINERAL BASE HYD. OIL)	-
30	841753000	1	CAP	-
31	841753100	1	DIAPHRAM	-
32	841753200	1	NUT	-
33	841753300	1	WASHER	-
34	841753400	1	GASKET	-
35	841753500	1	FITTING	-
36	-------	1	O-RING	-
37	810080200	3	BOLT*3/8-16UNCX1-1/4	-
38	825943800	1	BRACKET	-
39	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
40	824087700	1	PUSH ROD	-
41	810052000	1	JAM NUT 3/8-24 UNF	-
42	821981700	1	CLEVIS	-
43	810249000	1	CLEVIS PIN	-
44	840045400	1	COTTER PIN 1/8 X 1	-
45	824767900	1	SPRING	-
46	825954900	1	LEVER	-
47	810866600	2	BUSHING	-
48	810819900	1	KNOB	-
49	810971900	1	SEAL	-
50	810555600	1	CONNECTOR	-
51	825577500	1	TUBE ASSEMBLY	-
52	810765900	1	BULKHEAD FITTING - 45 DEG	-
53	823698800	1	FLAT - SPRING RETURN	-
54	810497300	1	HEX HEAD BOLT 7/16-14 UNC X 1-3/8	-
55	810622000	1	HOSE ASSEMBLY	-
56	810737800	1	BULKHEAD FITTING - 90 DEG	-
57	825218900	1	TUBE ASSEMBLY	-
58	810640100	1	ELBOW-90 DEG. -	-
59	810334300	3	ADAPTER	-
60	-------	1	O-RING	-
61	810079800	4	HEX HEAD BOLT 1/2-20 UNF X 2-3/4	-
62	810087800	4	NUT*1/2-20UNF	-
63	823400900	2	SPACER	-
64	823401000	6	SHIM - .035	-
65	824788400	2	SHIM - .015	-
66	823401100	1	TUBE ASSEMBLY	-
67	810068900	2	Plug	-
68	810583800	2	PLUG -	-
69	810328900	1	THRUST WASHER	-
-	826317600	1	TUBE - FROM S/N CK2398 UP	-
-	826760600	1	TUBE - 480 ONLY S/N CI3105 & UP	-
-	826360500	1	TUBE - FROM S/N CK2398 UP	-
-	-	1	Part 25	-
-	826537300	1	TUBE - FROM S/N CI2874	-

BRAKE HYD. SYSTEM DUAL ( AA4000 - ) 1723-016/10 [1723-016/10]

Нет текстового описания
