Открытый узел

LUXURE SEAT SUPPORT [02B23]

LUXURE SEAT SUPPORT [02B23]

LUXURE SEAT SUPPORT [02B23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

LUXURE SEAT SUPPORT [02B23]

Нет текстового описания

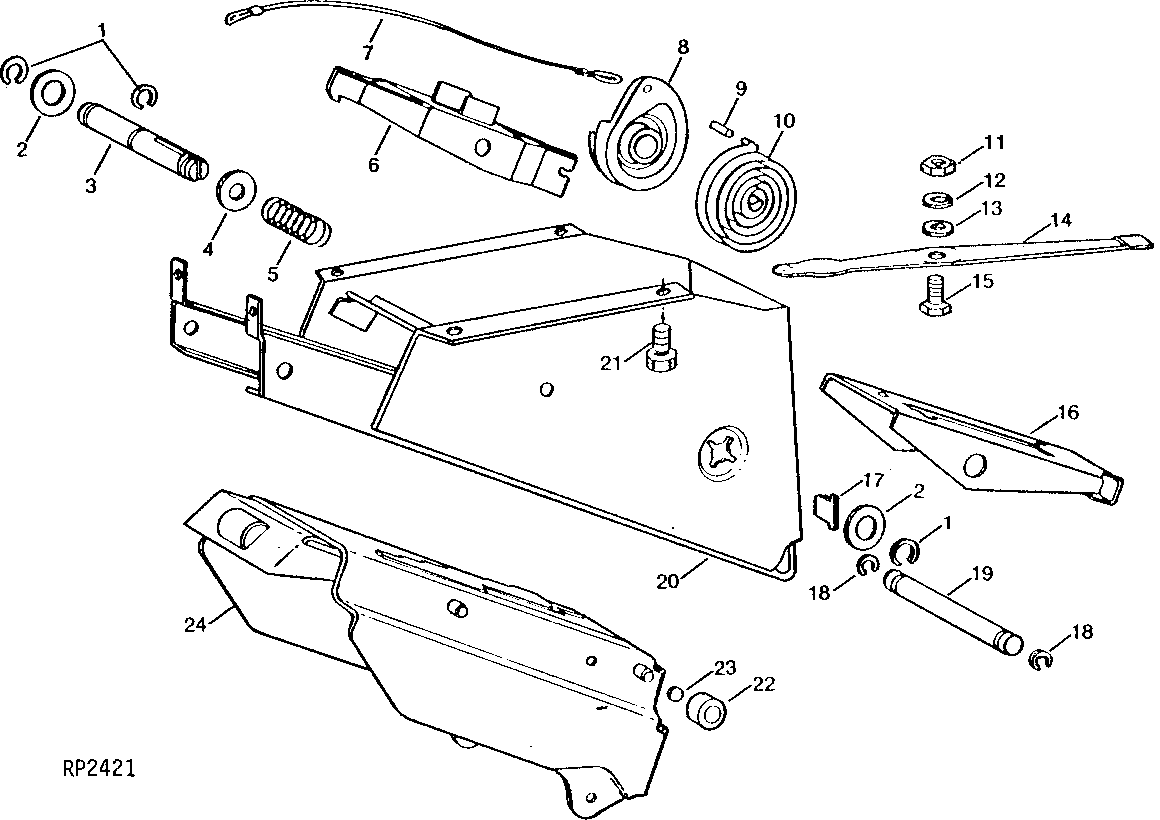

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R57572	1	PIN FASTENER	-
2	R73380	3	Snap Ring	-
3	24H1395	1	Washer	25/32" X 1-7/16" X 0.060"
4	A4744R	1	SPRING	-
5	R26828	1	LATCH	-
6	R78257	1	Cable	-
7	R26432	1	REEL	-
8	34H282	1	Spring Pin	3/16" X 1"
9	R31260	1	SPRING	-
10	14H786	1	Nut	1/4"
10	12H302	1	Lock Washer	1/4"
11	24H1287	1	Washer	9/32" X 5/8" X 0.065"
12	R27439	1	LEVER	-
13	R26431	1	SCREW	-
14	R26830	1	HANDLE	-
15	R26434	1	LATCH	-
16	R26871	2	Snap Ring	-
17	R26829	1	PIN FASTENER	-
18	AR68728	1	SUPPORT	-
19	R26436	4	ROLLER	-
20	R26872	1	SOLID SHIM	THE .010"
20	R26873	1	Solid Shim	THE .020"
21	AR53927	1	Frame	-
22	24H1384	1	Washer	49/64" X 1-1/16" X 0.036"
23	19H1813	1	CAP SCREW	5/16" X 5/8"
24	AT146261	1	SHIM	(INCLUDED CODE 20) (NOT ILLUSTRED)
